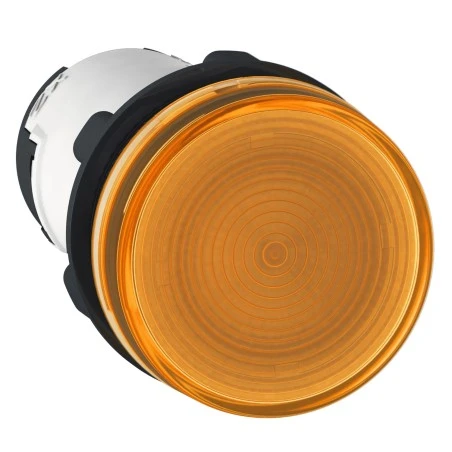

Schneider® Voyant Rond Ø22 Orange – BA9s – 230V – Harmony XB7

• Gamme de produits : Harmony XB7
• Type de produit ou de composant : Voyant monolithique
• Nom abrégé d’appareil : XB7
• Diamètre de fixation : 22 mm
• Forme de la tête de l’unité de signalisation : Rond
• Couleur de la capsule : Orange
• Source lumineuse : Incandescent
• Culot de lampe : BA 9s
• Alimentation du bloc lumineux : Directement par résistance / 2.6 W – 130 V)
• [us] tension d’alimentation : 230 V AC, 50/60 Hz

Caractéristiques complémentaires :

• Hauteur : 29 mm
• Largeur : 29 mm
• Profondeur : 54 mm
• Description des bornes iso n°1 : (X1-X2)PL
• Masse du produit : 0.02 kg
• Montage de l’appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-5-1
• Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1…6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2…6 mm
• Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
• Mode de raccordement : Connecteurs Faston (6,35 x 0,8 mm) conformément à EN/IEC 60947-1 / Connecteurs pour étiquettes à fourche(6,5 mm) conformément à EN/IEC 60947-1 / Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• [ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• Type de signalisation : Fixe
• Limites de la tension d’alimentation : 195…264 V AC
• Durée de vie : 2000 H à la tension nominale et à 25 °C
