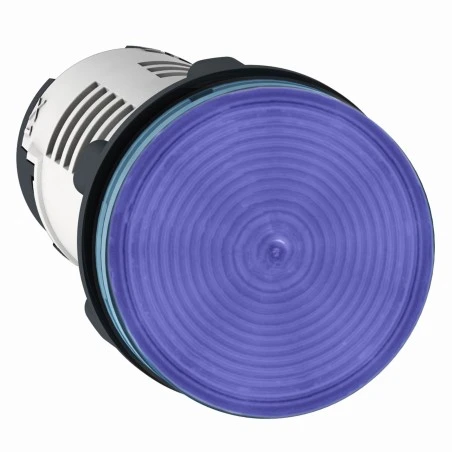

Schneider® Voyant LED Ø22 Bleu 24VACDC – Racc Bornier à Vis – Harmony XB7

• Gamme de produits : Harmony XB7
• Fonction produit : Voyant lumineux
• Nom abrégé de l’appareil : XB7
• Diamètre de fixation : 22 mm
• Forme de la tête de l’unité de signalisation : Rond
• Couleur de la capsule : Bleu
• Source lumineuse : LED
• Culot de lampe : Tout LED
• [us] tension d’alimentation : 120 V AC, 50/60 Hz
• Présentation du produit : Produit monolithique

Caractéristiques complémentaires :

• Hauteur : 29 mm
• Largeur : 29 mm
• Profondeur : 54 mm
• Description des bornes iso n°1 : (X1-X2)PL
• Poids : 0,02 kg
• Montage de l’appareil : Trou de fixation: Ø 22,5 mm (22,3 +0.4/0) se conformer à EN/IEC 60947-5-1
• Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1…6 mm>= 30 x 40 mm sur support, plastique, épaisseur: 2…6 mm
• Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2…2,4 N.m
• Mode de raccordement : Borniers à vis-étrier : Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
• Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
• Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis. Transversal tête compatible avec cruciforme Philips n° 1 tournevis. Transversal tête compatible avec pozidriv N°1 tournevis. Perforé tête compatible avec plat Ø 4 mm tournevis. Perforé tête compatible avec plat Ø 5,5 mm tournevis
• [ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
• Type de signalisation : Fixe
• Limites de la tension d’alimentation : 100…132 V AC
• Consommation électrique : 18…21 mA
• Durée de vie : 70000 H à la tension nominale et à 25 °C
