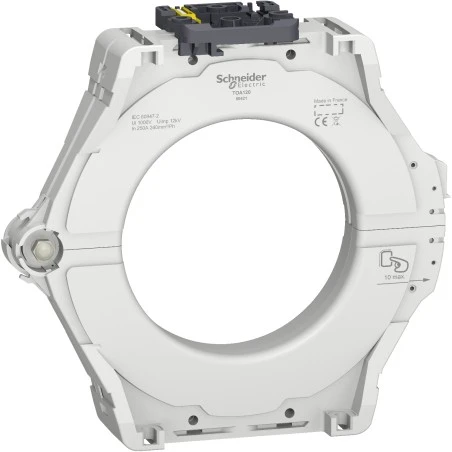

Schneider® Vigirex – Tore Ouvrant – Pour Protection Différentielle TOA – Ø120mm

Caractéristiques principales :

• Gamme : Vigirex
• Nom abrégé de l’appareil : TOA
• Fonction produit : Capteur de courant de fuite
• Fonction de l?appareil : Surveillance de l’équipement et contrôle
• Compatibilité de gamme : Vigirex relais enfichable RH
• [ie] courant assigné d’emploi : 250 A

Caractéristiques complémentaires :

• Type de transformateur de courant : Tore fractionné de type OA
• Type de réseau : AC, DC
• Fréquence du réseau : 50…400 Hz
• [ui] tension assignée d’isolement : 1000 V
• Rapport de transformation : 1/1000
• [icw] courant assigné de courte durée admissible : 100 kA / 0.5 s
• Courant de court-circuit résiduel admissible : 85 kA / 0.5 s conformément à IEC 60947-2, 2.5 kA / 1 s conformément à IEC 60947-2
• Catégorie de surtension : IV
• [uimp] tension assignée de tenue aux chocs : 12 kV
• Mode d’installation : Fixe câbles, Fixe face arrière pleine, Fixe tôle profilée, Fixe face arrière rainurée
• Valeur calorifique : 16.35 MJ
• Mode de raccordement : Vis : 0.22 mm²
• Diamètre : 120 mm (intérieur)
• Diamètre extérieur du câble : 55 mm : 240 mm² (maximum)
• Poids : 1.5 kg
• Hauteur : 224 mm
• Largeur : 224 mm
• Profondeur : 44 mm
