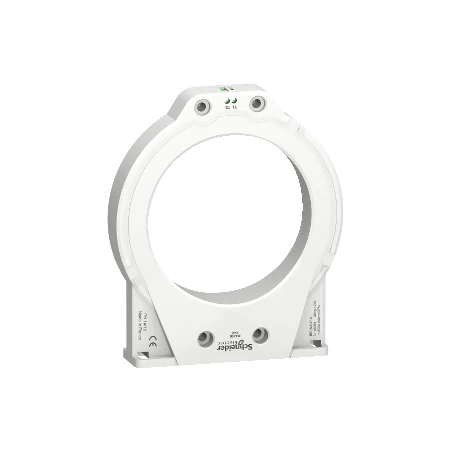

Schneider® Vigirex – Tore Fermé – Pour Protection Différentielle MA – Diamètre 120mm

Caractéristiques principales :

• Gamme de produits : Vigilohm / Vigirex
• Nom abrégé d’appareil : MA120
• Type de produit ou de composant : Capteur de courant de fuite

Caractéristiques complémentaires :

• Type de transformateur de courant : Tore bobiné fermé de type A
• Type de réseau : AC / DC
• Fréquence du réseau : 45…440 Hz
• [ui] tension assignée d’isolement : 1000 V
• Rapport de transformation : 1/1000
• [icw] courant assigné de courte durée admissible : 100 kA / 0.5 s
• Courant de court-circuit résiduel admissible : 85 kA / 0.5 s conformément à IEC 60947-2
• Catégorie de surtension : IV
• [uimp] tension assignée de tenue aux chocs : 12 kV
• Mode d’installation : Fixe
• Support de montage : Câbles / Face arrière pleine / Face arrière rainurée / Tôle profilée
• Position de montage : Horizontal / Vertical
• Valeur calorifique : 3.89 MJ
• Mode de raccordement : Bornes type tunnel : >= 0.22 mm²
• Diamètre : 120 mm (intérieur)
• Diamètre extérieur du câble : 60 mm : 240 mm² (maximum)
• Masse du produit : 0.59 kg
• Hauteur : 164 mm
• Largeur : 190 mm
• Profondeur : 44 mm
