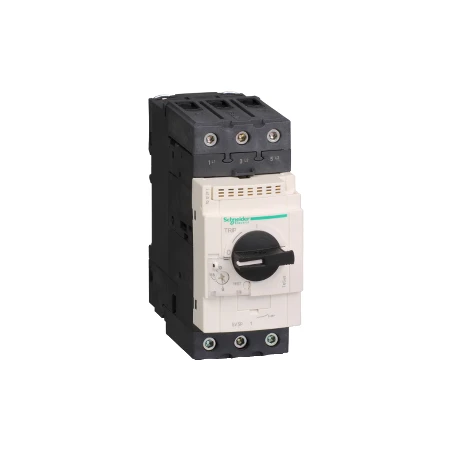

Schneider® TeSys GV3 – Disjoncteur Moteur – 50A – 3P 3d – Déclencheur Magnétique

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys GV3
• Nom abrégé d’appareil : GV3P
• Type de produit ou de composant : Disjoncteur
• Application du disjoncteur : Protection moteur
• Description des pôles : 3P
• Type de réseau : AC
• Catégorie d’emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
• Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
• Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
• Zone de réglage de protection thermique : 37…50 A
• Technologie de déclencheur : Thermique-magnétique
• Courant de déclenchement magnétique : 700 A

Caractéristiques complémentaires :

• Mode d’installation : Par clips / Par vis
• Support de montage : Platine / Rail
• Position de montage : Horizontal / Vertical
• Puissance moteur kw : 22 kW à 400/415 V AC 50/60 Hz / 30 kW à 500 V AC 50/60 Hz / 45 kW à 690 V AC 50/60 Hz
• Type de commande : Bouton rotatif
• [ue] tension assignée d’emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d’isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ith] courant thermique conventionnel : 50 A conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 8 W
• Durée de vie mécanique : 50000 cycle
• Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
• Vitesse de commande : 25 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : souple – sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : souple – avec extrémité de câble
• Couple de serrage : 5 N.m – sur connecteurs à vis BTR EverLink- câble 25 mm² / 5…8 N.m – sur connecteurs à vis BTR EverLink- câble 35 mm²
• Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5…300 Hz conformément à IEC 60068-2-6
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Hauteur : 132 mm
• Largeur : 55 mm
• Profondeur : 136 mm
• Masse du produit : 0.96 kg
