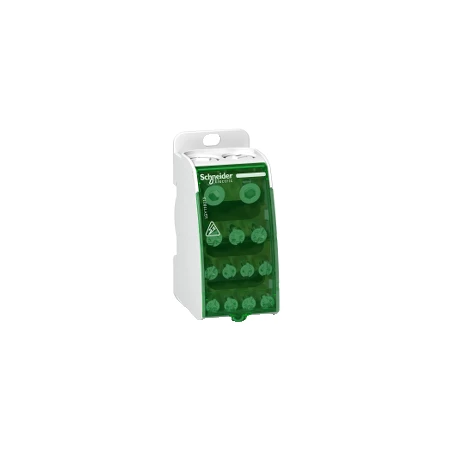

Schneider® Répartiteur étagé Unipolaire 160A – 13 Trous – Linergy DS

Caractéristiques principales :

• Gamme : Linergy
• Nom du produit : DS
• Type de produit ou de composant : Bloc de distribution

Caractéristiques complémentaires :

• Support de montage : Rail DIN
• Compatibilité de gamme : Prisma – G / Prisma – P / Pragma / Prisma – PH / Prisma – Pack / Spacial / Kaedra / TeSys
• Compatibilité produit : Enveloppes Spacial
• Description des pôles : 1P
• Départs du bornier répartiteur : 13 trous
• [ue] tension assignée d’emploi : 230 V AC (Ph/N) / 440 V AC (Ph/Ph)
• [ui] tension assignée d’isolement : 500 V AC
• [uimp] tension assignéed e tenue aux chocs : 8 kV
• [ie] courant assigné d’emploi : 160 A à 40 °C
• [icw] courant assigné de courte durée admissible : 8.4 kA 1 s
• [ipk] courant assigné de crête admissible : 36 kA
• Mode de raccordement : Alimentation : bornes à vis, 2 x 25…70 mm² (rigide) / Alimentation : bornes à vis, 2 x 16…50 mm² (souple) avec extrémité de câble / Distribution : bornes à vis, 3 x 2.5…25 mm² (rigide) / Distribution : bornes à vis, 3 x 1.5…16 mm² (souple) avec extrémité de câble / Distribution : bornes à vis, 8 x 1.5…16 mm² (rigide) / Distribution : bornes à vis, 8 x 1.5…10 mm² (souple) avec extrémité de câble
• Couple de serrage : Distribution : Ø7.5 mm, 2 N.m avec plat tournevis / Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis / Distribution : Ø5.8 mm, 2 N.m avec plat tournevis / Distribution : Ø5.8 mm, 2 N.m avec PZ2 tournevis / Alimentation : Ø12 mm, 9 N.m avec plat tournevis / Alimentation : Ø12 mm, 9 N.m avec PZ2 tournevis
• Pas de 9 mm : 4
• Hauteur : 85 mm
• Largeur : 36 mm
• Profondeur : 50.5 mm
• Masse du produit : 0.168 kg
• Couleur : Blanc RAL 9003
