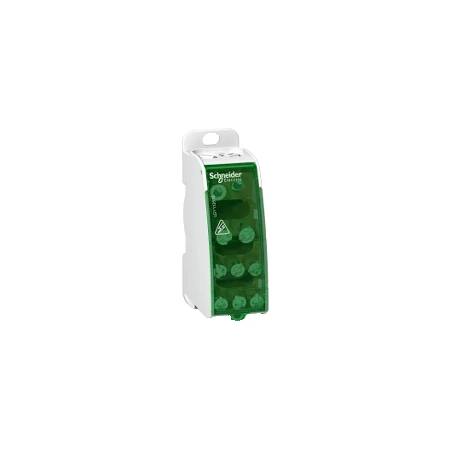

Schneider® Répartiteur étagé Unipolaire 125A – 10 Trous – Linergy DS

Le répartiteur à vis Linergy DS SCHNEIDER peut être installé sur rail DIN standard ou sur plaque de montage.

Caractéristiques principales :

• Gamme : Linergy
• Nom du produit : Linergy DS
• Type de produit ou équipement : Répartiteur

Caractéristiques complémentaires :

• Support de montage : Rail DIN
• Compatibilité de gamme : Prisma – G / Prisma – P / Pragma / Prisma – PH / Prisma – Pack / Spacial / Kaedra / TeSys
• Compatibilité produit : Enveloppes Spacial
• Description des pôles : 1P
• Départs du bornier répartiteur : 10 modules
• [ue] tension assignée d’emploi : 230 V AC (Ph/N) / 440 V AC (Ph/Ph)
• [ui] tension assignée d’isolement : 500 V AC
• [uimp] tension assignée de tenue aux chocs : 8 kV
• [ie] courant assigné d’emploi : 125 A à 40 °C
• [icw] courant assigné de courte durée admissible : 4.2 kA 1 s
• [ipk] courant assigné de crête admissible : 25 kA
• Mode de raccordement : Distribution : bornes à vis, 6 x 1.5…10 mm² (souple) avec extrémité de câble / Distribution : bornes à vis, 6 x 1.5…16 mm² (rigide) / Distribution : bornes à vis, 2 x 1.5…16 mm² (souple) avec extrémité de câble / Distribution : bornes à vis, 2 x 2.5…25 mm² (rigide) / Alimentation : bornes à vis, 2 x 6…35 mm² (souple) avec extrémité de câble / Alimentation : bornes à vis, 2 x 10…35 mm² (rigide)
• Couple de serrage : Distribution : Ø7.5 mm, 2 N.m avec plat tournevis / Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis / Alimentation : Ø9.5 mm, 8 N.m avec plat tournevis / Alimentation : Ø9.5 mm, 8 N.m avec PZ2 tournevis / Distribution : Ø5.8 mm, 2 N.m avec plat tournevis / Distribution : Ø5.8 mm, 2 N.m avec PZ2 tournevis
• Pas de 9 mm : 3
• Hauteur : 85 mm
• Largeur : 27 mm
• Profondeur : 50.5 mm
• Masse du produit : 0.127 kg
• Couleur : Blanc RAL 9003
