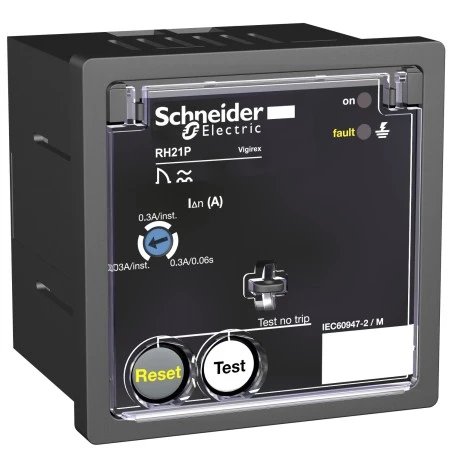

Schneider® Relais Différentiel 380-415VCA Sensibilité 0,03A/0,3A Instantané – Vigirex RH21P

Caractéristiques principales :

• Utilisation du relais : Relais de protection de courant résiduel
• Gamme de produits : Vigirex
• Nom abrégé d’appareil : RH21P
• Schéma de liaison à la terre : IT / TN-S / TT
• [ue] tension assignée d’emploi : 380…415 V AC 50/60 Hz
• Seuil de détection de courant de défaut : 80…100 % d’IDn
• Classe de différentiel : Classe A si / Classe AC
• Type d’ajustement de la sensibilité du défaut terre : Réglable 2
• Type de réglage de la temporisation de fuite à la terre résiduelle : Instantané 0.03 A / Instantané 0.3 A / Fixé 0.3 A 0.06 s
• Test de fonctionnement : Local / Test à distance
• Surveillance : Électronique (continu) / Alimentation puissance (continu) / Lien relais/détecteur (continu)
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Charge minimum : 10 mA à 12 V
• Courant de sortie signalisation : 0,333333333333333
• Catégorie de surtension : IV
• Puissance consommée : 4 W
• Support de montage : Panneau
• Protection des règlages : Protégé par cache scellable

Caractéristiques complémentaires :

• Plage détect courant alarme : 80…100 %
• Hauteur : 72 mm
• Largeur : 72 mm
• Profondeur : 78 mm
• Masse du produit : 0.3 kg
• Robustesse mécanique : Tenue au feu conformément à IEC 60695-2-1 / Protection IK 2 joules : IK07 conformément à EN 50102 / Protection IP : IP20 conformément à IEC 60529 / Protection IP : IP30 conformément à IEC 60529 / Protection IP : IP40 conformément à IEC 60529 / Vibrations 13,2 à 100 Hz : 0,7 g / Vibrations 2 à 13,2 Hz : +/- 1 mm
• Borne de raccordement auxiliaire : Alimentation électrique auxiliaire : bornier 0.2…2.5 mm² (AWG: 24…12) pour souple / Alimentation électrique auxiliaire : bornier 0.2…2.5 mm² (AWG: 24…12) pour rigide / Alimentation électrique auxiliaire : bornier 0.25…2.5 mm² (AWG: 24…12) pour souple / Erreur : bornier 0.2…2.5 mm² (AWG: 24…12) pour souple / Erreur : bornier 0.2…2.5 mm² (AWG: 24…12) pour rigide / Erreur : bornier 0.25…2.5 mm² (AWG: 24…12) pour souple / Test du relais et remise à zéro des défauts : bornier 0.2…2.5 mm² (AWG: 24…12) pour souple / Test du relais et remise à zéro des défauts : bornier 0.2…2.5 mm² (AWG: 24…12) pour rigide / Test du relais et remise à zéro des défauts : bornier 0.25…2.5 mm² (AWG: 24…12) pour souple / Détecteur : bornier 0.2…2.5 mm² (AWG: 24…12) pour souple / Détecteur : bornier 0.2…2.5 mm² (AWG: 24…12) pour rigide / Détecteur : bornier 0.25…2.5 mm² (AWG: 24…12) pour souple / Présence de tension : bornier 0.2…2.5 mm² (AWG: 24…12) pour souple / Présence de tension : bornier 0.2…2.5 mm² (AWG: 24…12) pour rigide / Présence de tension : bornier 0.25…2.5 mm² (AWG: 24…12) pour souple
• Longueur de dénudage des fils : Alimentation électrique auxiliaire : 7 mm / Erreur : 7 mm / Test du relais et remise à zéro des défauts : 7 mm / Détecteur : 7 mm / Présence de tension : 7 mm
• Couple de serrage : Alimentation électrique auxiliaire : 0.6 N.m / Erreur : 0.6 N.m / Test du relais et remise à zéro des défauts : 0.6 N.m / Détecteur : 0.6 N.m / Présence de tension : 0.6 N.m
