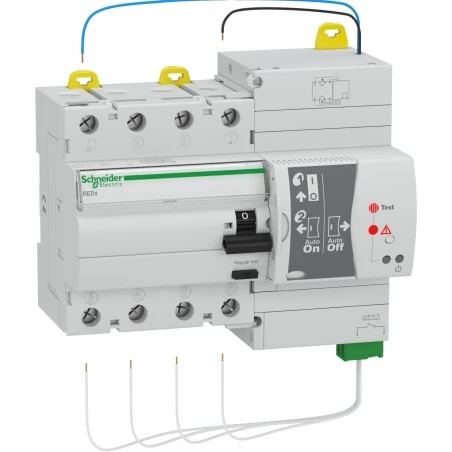

Schneider® REDS – Interrupteur Différentiel – 4P 40A 300MA A

Caractéristiques Principales :

• Gamme de produits : Acti 9
• Fonction produit  :Interrupteur différentiel
• Nom abrégé de l’appareil : REDs
• Type de protection : Réenclencheur
• Description des pôles : 4P
• Position du pôle neutre : Gauche
• Composition de contacts de signalisation : 1 « F » ou 1 « O » ou 1 Hz intermittent
• In courant assigné d’emploi : 40 A
• Schéma de liaison à la terre : TN-S TT
• Type de réseau : CA
• Sensibilité du différentiel : 300 mA

Caractéristiques Complémentaires :

• Position de l’appareillage dans l’installation : Départ
• Fréquence du réseau : 50 Hz
• [Ue] tension assignée d’emploi : 400 V CA 50 Hz phase-neutre
• Remise à zéro : Réinitialisation après erreur fuite à la terre
• Test de fonctionnement : Manuel à 170 V
• Temporisation du différentiel : Instantané
• Classe de différentiel : Type A
• Pouvoir de coupure et de fermeture assigné : Idm 630 A 400 V
• Courant nominal de court-circuit conditionnel
• C120 : Inc 10 kA 25 A
  GL63 : Inc 6 kA 25 A GL
  NG125 : Inc 10 kA 25 A
  DPN : Inc 6 kA 25 A
  DPNN : Inc 6 kA 25 A
  IC60 : Inc 10 kA 25 A
  GL80 : Inc 6 kA 25 A GL
• [Ui] tension assignée d’isolement : 500 V
• [Uimp] tension assignée de tenue aux chocs : 4 kV
• Type de commande : Par maneton
• Signalisation locale : 2 LEDs
• Réenclencheur: indication ON/OFF
  Appareil de courant résiduel: indication ON/OFF
• Type de réglage
• Surveillance de la présence de défauts d’isolation
  Nombre maximal de redémarrages consécutifs
  Intervalle minimal entre 2 fermetures
  Nombre d’opérations de redémarrage
  Réenchlencheur
  Cycle de redémarrage
  Redémarrage en cas de défaut d’isolation transitoire
  Arrêt du cycle de redémarrage en présence d’un défaut d’isolation
• Tension circuit de signalisation
• AC : 5…230 V
  CC : 5…230 V
• Courant de sortie signalisation
• 0,6 mA min
  100 mA max, cos phi =1
• Mode d’installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 14
• Hauteur : 98 mm
• Largeur : 125 mm
• Profondeur : 79,5 mm
• Profondeur d’encastrement : 73,5 mm
• Poids : 0,67 kg
• Durée de vie mécanique : 4000 cycle OPEN-CLOSE
• Mode de raccordement
• Borne du type à cage avec carter 35 mm² souple
  Borne du type à cage avec carter 35 mm² rigide
• Borne de raccordement auxiliaire
• Borne du type à cage souple 2,5 mm²
  Borne du type à cage rigide 2,5 mm²
• Longueur de dénudage des fils : 12 mm
• Couple de serrage :
• Circuit de puissance : 2 N.m
• Signalisation : 0.4 N.m
