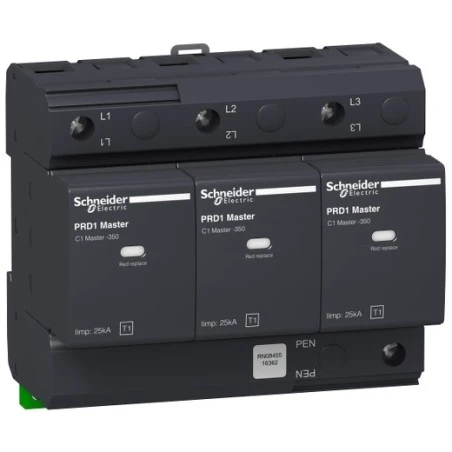

Schneider® Parafoudre PRD1 Master Débrochable – 3P – 350V – Report Signalisation – Acti9

Caractéristiques principales :

• Gamme de produits : PRD1 Master
• Type de produit ou de composant : Parafoudre à cartouche débrochable
• Nom abrégé d’appareil : PRD1 Master
• Description des pôles : 3P
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : IT 230 / TN-C

Caractéristiques complémentaires :

• Classe de parafoudre : Type 1
• Technologie du parafoudre : Éclateur
• [ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50 Hz / 400 V (+/- 10 %) AC 50 Hz
• Courant nominal de décharge : Mode commun : 25 kA L/PE
• [iimp] courant de choc : Mode commun : 25 kA L/PE 12.5 As
• [uc] tension maximale de service permanent : Mode commun : 350 V L/PE
• [up] niveau de protection en tension : 1.5 kV type 2 mode commun L/PE
• [if] courant de suite : 50 kA mode commun L/PE
• Type de sectionneur : Fusible associé 315 A gG selon standard / Disjoncteur associé Compact NSX160F 160 A Icu 36 kA courbe C / Disjoncteur associé Compact NSX160N 160 A Icu 50 kA courbe C
• Signalisation locale : Repère couleur: blanc/rouge
• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
• Courant de sortie signalisation : 1 A
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 12
• Hauteur : 90 mm
• Largeur : 106.9 mm
• Profondeur : 70 mm
• Masse du produit : 0.909 kg
• Couleur : Gris anthracite ( RAL 7016 )
• Matière : PBT (polybutylène téréphtalate)
• Temps de réponse : < 100 ns
• Mode de raccordement : Borne du type à cage partie supérieure 2.5…35 mm² / Borne du type à cage dessous 2.5…35 mm²
• Couple de serrage : 4.5 N.m
