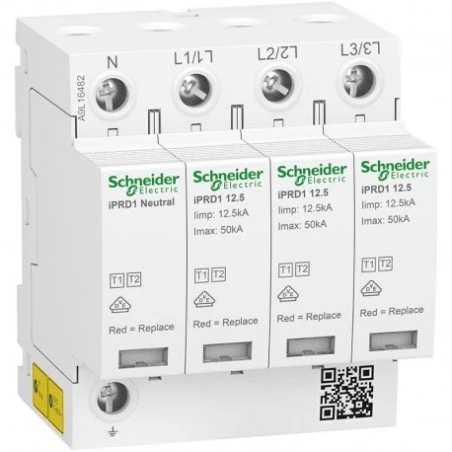

Schneider® Parafoudre IPRD1 12.5r – Débrochable Type 1 – 3P+N – 350V – Report Signal – TT TN – Acti9

Caractéristiques principales :

• Gamme de produits : IPRD1
• Type de produit ou de composant : Parafoudre
• Nom abrégé d’appareil : IPRD1 12.5r
• Description des pôles : 3P + N
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires :

• Classe de parafoudre : Type 1 + 2
• Technologie du parafoudre : MOV + GDT
• [ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50 Hz / 400 V (+/- 10 %) AC 50 Hz
• [In] Courant nominal de décharge : 20kA
• [Imax] Courant maximal de décharge: 50kA
• [Iimp] courant de choc : Mode commun : 50 kA N/PE / Mode différentiel : 12.5 kA L/N
• [Uc] tension maximale de service permanent : Mode commun : 255 V N/PE / Mode différentiel :350 V L/N
• [Up] niveau de protection en tension : 1.5 kV type 1 + 2
• Courant résiduel: 0.003mA N/PE
• [Ut] surtension temporaire: 337 V L/N 5s tenue / 1200 V N/PE 200ms mode de défaillance en sécurité
• Type de sectionneur: Fusible à associer gG 160A 120 kA standard / Disjoncteur associé Compact NSX160E 80A 25Ka standard
• [Isccr] résistance de court circuit: 50kA
• Mode d’installation: Encliquetable
• Support montage: Rail DIN
• Pas de 9 mm : 8
• Hauteur : 89 mm
• Largeur : 72 mm
• Profondeur : 69 mm
• Couleur : Blanc ( RAL 9003 )
• Matière : PA6
• Temps de réponse : <= 25 ns
• Mode de raccordement : Borne du type à cage (phase) 10….25 mm² souple / Borne du type à cage (phase) 10….35 mm² rigide / Borne du type à cage (terre) 10….25 mm² souple / Borne du type à cage (terre) 10….35 mm² rigide
• Longueur de dénudage des fils: 14 mm
• Couple de serrage : 2.5 N.m
