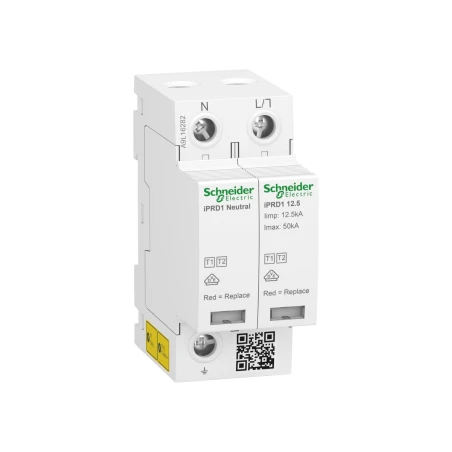

Schneider® Parafoudre IPRD1 12,5r – Débrochable Type 1 – 1P+N – 350V – Report Signal – TT TN – Acti9

Caractéristiques produit

• Gamme de produit : Acti9
• Nom du produit : Acti9 iPRD1
• Type de produit ou équipement : Parafoudre
• Nom de l’appareil : IPRD1 12.5
• Application : Distribution
• Description des pôles : 1P+N
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-S TT

Caractéristiques complémentaires :

• Classe de parafoudre : Type 1 + 2
• Technologie du parafoudre : MOV + GDT
• [Ue] tension assignée d’emploi : 230 V CA (+/- 10 %) à 50…60 Hz
• [In] nominal  : 20 kA
• [Imax] maximum : 50 kA
• [Iimp] courant de choc : Mode commun: 50 kA L/PE
• [Uc] tension maximale de service permanent : Mode commun: 255 V N/PE
• [Up] niveau de protection en tension maximal : <1,5 kV type 1 + 2
• Courant résiduel : 0,003 mA N/PE
• [Ut] surtension temporaire : 337 V L/PN 5s tenue / 1200 V N/PE 200 ms mode de défaillance en sécurité :
• Type de sectionneur : Fusible à associer gG 160 A 120 kA standard / Disjoncteur associé Compact NSX160E 80 A 25 kA standard
• Signalisation locale : Blanc indicateur mécanique pour en fonctionnement / Rouge indicateur mécanique pour fin de vie
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 4
• Hauteur : 89 mm
• Largeur : 36 mm
• Profondeur : 69 mm
• Poids du produit : 290 g
• Couleur : Blanc (RAL 9003)
• Matière : PA6
• Type de raccordement : Borne du type à cage (phase) 10…25 mm² souple / Borne du type à cage (phase) 10…35 mm² rigide / Borne du type à cage (earth) 16…25 mm² souple / Borne du type à cage (earth) 16…35 mm² rigide
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 3,5 N.m
