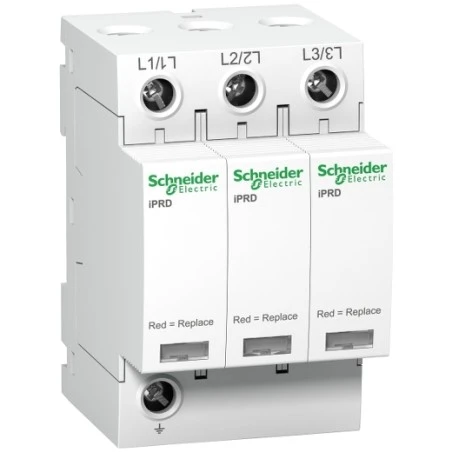

Schneider® Parafoudre Acti9, IPRD 8 – 8 KA 350V 3P Sans Report De Signalisation

Caractéristiques principales :

• Gamme de produits : IPRD
• Type de produit ou de composant : Parafoudre à cartouche débrochable
• Nom abrégé d’appareil : IPRD8
• Description des pôles : 3P
• Signalisation à distance : Sans
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-C
• [uoc] tension en circuit ouvert : 10 kV type 3 mode commun L/PE

Caractéristiques complémentaires :

• Classe de parafoudre : Type 2 + 3
• Technologie du parafoudre : MOV
• [ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50/60 Hz / 400 V (+/- 10 %) AC 50/60 Hz
• Courant nominal de décharge : Mode commun : 2.5 kA L/PE / Mode commun : 2.5 kA N/PE
• Courant de décharge maximal : Mode commun : 8 kA L/PE
• [uc] tension maximale de service permanent : Mode commun : 350 V L/PE
• [up] niveau de protection en tension : 1 kV type 2 mode commun L/PE / 1 kV type 3 mode commun L/PE
• [ut] temporary overvoltage : Withstand : 337 V L/N pour 5 s / Safe failure mode : 1200 V N/PE pour 200 ms
• Type de sectionneur : Disjoncteur associé iC60N 20 A Icu 10 kA courbe C / Disjoncteur associé iC60H 20 A Icu 15 kA courbe C / Disjoncteur associé iC60L 20 A Icu 25 kA courbe C
• Courant de court-circuit : 50 kA
• Signalisation locale : Repère couleur: blanc/rouge
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 6
• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 69 mm
• Masse du produit : 0.317 kg
• Couleur : Blanc ( RAL 9003 )
• Temps de réponse : <= 25 ns
• Courant résiduel : 0.6 mA / 0.003 mA
• Mode de raccordement : Borne du type à cage partie supérieure 2.5… 35 mm² / Borne du type à cage dessous 2.5… 35 mm²
• Couple de serrage : 2.5 N.m
