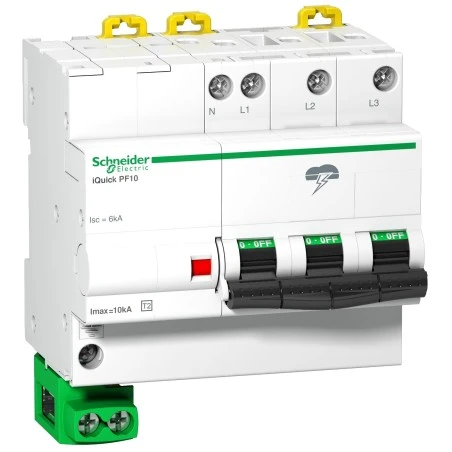

Schneider® Parafoudre 3P+N 230/400V 10kA – Acti9, IQuick PF10

Caractéristiques principales :

• Gamme de produits : IQuick PF
• Type de produit ou de composant : Parafoudre
• Nom abrégé d’appareil : IQuick PF
• Description des pôles : 3P + N
• Signalisation à distance : Sans
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires :

• Classe de parafoudre : Type 2
• Technologie du parafoudre : MOV + GDT
• [ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50/60 Hz / 400 V (+/- 10 %) AC 50/60 Hz
• Courant nominal de décharge : Mode différentiel : 5 kA L/N / Mode commun : 20 kA N/PE
• Courant de décharge maximal : Mode différentiel : 10 kA L/N / Mode commun : 20 kA N/PE
• [uc] tension maximale de service permanent : Mode commun : 275 V N/PE / Mode différentiel : 275 V L/N
• [up] niveau de protection en tension : 1.5 kV type 2 mode commun N/PE / 1.5 kV type 2 mode différentiel L/N
• [ut] temporary overvoltage : Withstand : 337 V L/N pour 5 s / Withstand : 442 V L/PE pour 5 s / Safe failure mode : 1200 V N/PE pour 200 ms
• [if] courant de suite : 0.1 kA mode commun N/PE
• Type de sectionneur : Disjoncteur intégré Icu 6 kA
• Courant de court-circuit : 6 kA
• Signalisation locale : Repère couleur: blanc/rouge
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 10
• Hauteur : 106.8 mm
• Largeur : 88.4 mm
• Profondeur : 74.1 mm
• Couleur : Blanc ( RAL 9003 )
• Temps de réponse : <= 25 ns
• Courant résiduel : <= 1 mA
• Mode de raccordement : Borne du type à cage dessous 2.5…25 mm² / Borne du type à cage partie supérieure 2.5…25 mm²
• Couple de serrage : 2.5 N.m
