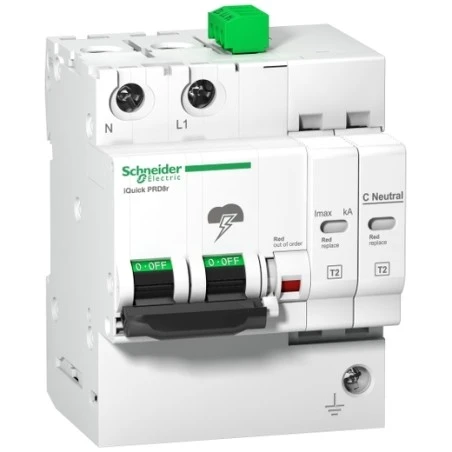

Schneider® Parafoudre 1P+N Avec Report Signalisation – Acti9, IQuick PRD8r

Caractéristiques principales

• Gamme de produits : IQuick PRD
• Type de produit ou de composant : Parafoudre à cartouche débrochable
• Nom abrégé d’appareil : IQuick PRD8r
• Description des pôles : 1P + N
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-S / TT
• [uoc] tension en circuit ouvert : 10 kV type 3 mode commun L/PE / 10 kV type 3 mode commun N/PE / 10 kV type 3 mode différentiel L/N

Caractéristiques complémentaires

• Classe de parafoudre : Type 2 + 3
• Technologie du parafoudre : MOV + GDT
• [ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50/60 Hz
• Courant nominal de décharge : Mode commun : 2 kA L/PE / Mode commun : 2 kA N/PE / Mode différentiel : 2 kA L/N
• Courant de décharge maximal : Mode commun : 8 kA L/PE / Mode commun : 8 kA N/PE / Mode différentiel : 8 kA L/N
• [uc] tension maximale de service permanent : Mode commun : 264 V N/PE / Mode commun : 350 V L/PE / Mode différentiel : 350 V L/N
• [up] niveau de protection en tension : 1.2 kV type 2 mode différentiel L/N / 1.4 kV type 3 mode commun L/PE / 1.4 kV type 3 mode différentiel L/N / 1.5 kV type 2 mode commun L/PE / 1.5 kV type 2 mode commun N/PE / 1.5 kV type 3 mode commun N/PE
• Type de sectionneur : Disjoncteur intégré Icu 25 kA
• Courant de court-circuit : 25 kA
• Signalisation locale : Repère couleur: blanc/rouge
• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
• Courant de sortie signalisation : 2 A
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Hauteur : 94 mm
• Largeur : 72 mm
• Profondeur : 75.9 mm
• Masse du produit : 0.43 kg
• Couleur : Blanc ( RAL 9003 )
• Temps de réponse : <= 25 ns
• Mode de raccordement : Borne du type à cage dessous 2.5…25 mm² / Borne du type à cage partie supérieure 2.5…25 mm²
• Couple de serrage : 2.5 N.m
