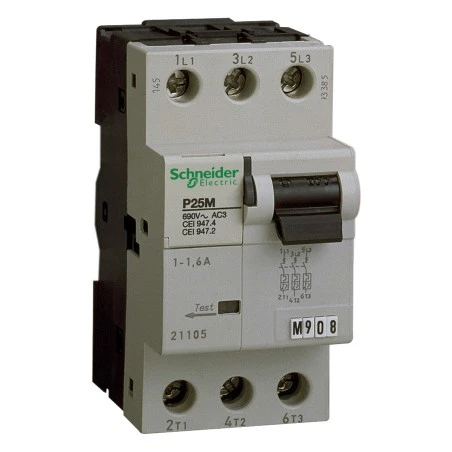

Schneider® P25M – Disjoncteur Moteur – 14A – 3P 3d – Déclencheur Magnéto-thermique

Caractéristiques principales :

• Application du disjoncteur : Protection moteur
• Gamme de produits : P25M
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : P25M
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• In courant assigné d’emploi : 14 A
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Pouvoir de coupure : 15 kA Icu conformément à EN/IEC 60947-2 – 400…415 V AC 50/60 Hz / >= 0 kA Icu conformément à EN/IEC 60947-2 – 230…240 V AC 50/60 Hz / 3 kA Icu conformément à EN/IEC 60947-2 – 690 V AC 50/60 Hz / 6 kA Icu conformément à EN/IEC 60947-2 – 500 V AC 50/60 Hz / 8 kA Icu conformément à EN/IEC 60947-2 – 440 V AC 50/60 Hz
• Catégorie d’emploi : AC-3 conformément à IEC 60947-2
• Aptitude au sectionnement : Oui conformément à IEC 60947-2

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• Limite de déclenchement magnétique : 12 x In
• [ics] pouvoir assigné de coupure de service en court-circuit : >= 0 kA conformément à EN/IEC 60947-2 – 230…240 V AC 50/60 Hz / 2.25 kA conformément à EN/IEC 60947-2 – 690 V AC 50/60 Hz / 4.5 kA conformément à EN/IEC 60947-2 – 500 V AC 50/60 Hz / 4 kA conformément à EN/IEC 60947-2 – 440 V AC 50/60 Hz / 7.5 kA conformément à EN/IEC 60947-2 – 400…415 V AC 50/60 Hz
• [ui] tension assignée d’isolement : 690 V AC 50/60 Hz conformément à EN/IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton / Test de déclenchement manuel
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 5
• Hauteur : 89 mm
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.26 kg
• Durée de vie électrique : 100000 cycle conformément à IEC 60947-2 AC 50/60 Hz AC-3
• Prévision de verrouillage : Cadenassable
• Description des verrouillages optionnels : Verrouillage intégré
• Mode de raccordement : Extrémité de pinces pour 2 rigide fil(s) 1…6 mm² max / Extrémité de pinces pour 2 souple fil(s) 1…6 mm² max
• Couple de serrage : 1.7 N.m
• Protection fuite à la terre : Sans
