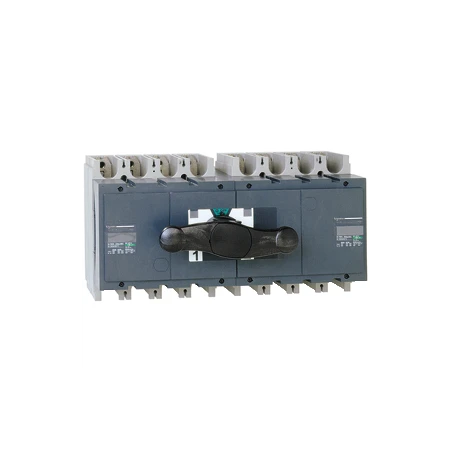

Schneider® Inverseur De Source Manuel Monobloc Interpact INS250 3P 100 A

Caractéristiques principales :

Attention, le délai peut-être jusqu’à 15 jours

• Gamme de produits : INS250
• Nom abrégé d’appareil : INS250
• Description des pôles : 3P
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz
• Mode d’installation : Fixe
• Raccordement haut : Façade
• Raccordement bas : Façade
• Aptitude au sectionnement : Oui
• Coupure pleinement apparente : Oui
• [icm] pouvoir assigné de fermeture en court-circuit : 30 kA 690 V AC 50/60 Hz sectionneur seulement / 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont

Caractéristiques complémentaires :

• Classe de permutateur : PC
• Numéro de position de contact : 3
• Type de commande : Poignée rotative frontale directe
• Support de montage : Platine / Rail
• Description des verrouillages optionnels : Cadenassage sur position OFF
• [ie] courant assigné d’emploi : AC-22A : 100 A AC 50/60 Hz 220/240 V / AC-22A : 100 A AC 50/60 Hz 380/415 V / AC-22A : 100 A AC 50/60 Hz 440/480 V / AC-22A : 100 A AC 50/60 Hz 480 V NEMA / AC-22A : 100 A AC 50/60 Hz 500/525 V / AC-22A : 100 A AC 50/60 Hz 660/690 V / AC-23A : 100 A AC 50/60 Hz 220/240 V / AC-23A : 100 A AC 50/60 Hz 380/415 V / AC-23A : 100 A AC 50/60 Hz 440/480 V / AC-23A : 100 A AC 50/60 Hz 480 V NEMA / AC-23A : 100 A AC 50/60 Hz 500/525 V / AC-23A : 100 A AC 50/60 Hz 660/690 V / DC-22A : 100 A DC 125 V 2 pôles en série / DC-23A : 100 A DC 125 V 2 pôles en série
• [ith] courant thermique conventionnel : 100 A ( 60 °C )
• Service assigné : Ininterrompu
• Classe de service intermittent : Classe 120 – 60 %
• [ui] tension assignée d’isolement : 750 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ue] tension assignée d’emploi : 125 V DC conformément à IEC 60947-3 / 690 V AC 50/60 Hz conformément à IEC 60947-3 / 750 V AC 50/60 Hz conformément à IEC 60947-3 / 750 V DC conformément à IEC 60947-3
• Vérrouillage mécanique : Avec interverrouillage mécanique
• Durée de vie mécanique : 15000 cycle
• Durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 Hz / AC-22A : 1500 cycle 500 V AC 50/60 Hz / AC-22A : 1500 cycle 690 V AC 50/60 Hz / AC-23A : 1500 cycle 440 V AC 50/60 Hz / AC-23A : 1500 cycle 500 V AC 50/60 Hz / AC-23A : 1500 cycle 690 V AC 50/60 Hz / DC-22A : 1500 cycle 125 V DC 2 pôles en série / DC-23A : 1500 cycle 125 V DC 2 pôles en série
• Pas de raccordement : 45 mm
• [icw] courant assigné de courte durée admissible : 1.8 kA ( 30 s ) conformément à IEC 60947-3 / 2.2 kA ( 20 s ) conformément à IEC 60947-3 / 4.9 kA ( 3 s ) conformément à IEC 60947-3 / 8.5 kA ( 1 s ) conformément à IEC 60947-3
• Hauteur : 136 mm
• Largeur : 295 mm
• Profondeur : 131 mm
• Masse du produit : 6.4 kg
