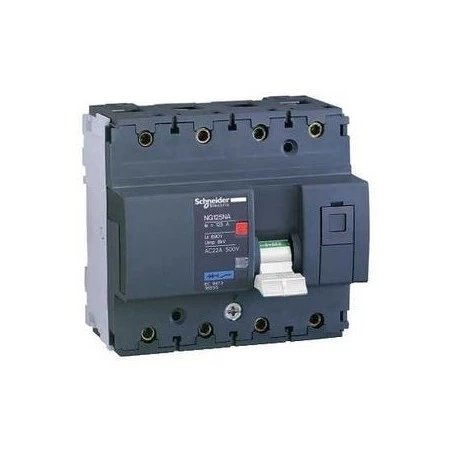

Schneider® Interrupteur-sectionneur NG125NA 4P 80 A

Caractéristiques principales :

• Gamme de produits : NG125
• Nom abrégé d’appareil : NG125NA
• Utilisation de l’interrupteur : Distribution / Conception et rupture sous contrainte
• Description des pôles : 4P
• Position du pôle neutre : Gauche
• Catégorie d’emploi : AC-22A conformément à IEC 60947-3 / AC-22B conformément à IEC 60947-3 / AC-23B conformément à IEC 60947-3
• Aptitude au sectionnement : Oui conformément à IEC 60947-3

Caractéristiques complémentaires :

• [ie] courant assigné d’emploi : 80 A AC 50/60 Hz 500 V
• [ue] tension assignée d’emploi : 500 V AC 50/60 Hz
• [icm] pouvoir assigné de fermeture en court-circuit : 2 kA sectionneur seulement
• [icw] courant assigné de courte durée admissible : IEC 60947-3
• [ui] tension assignée d’isolement : 690 V AC 50/60 Hz conformément à IEC 60947-3
• [uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947-3
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton / Test de déclenchement manuel
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ / Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 12
• Hauteur : 103 mm
• Largeur : 108 mm
• Profondeur : 81 mm
• Masse du produit : 0.96 kg
• Couleur : Noir
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : Catégorie A (sauf AC20, DC20) : 1500 cycle AC 50/60 Hz conformément à IEC 60947-3 / Catégorie B (sauf AC20, DC20) : 300 cycle AC 50/60 Hz conformément à IEC 60947-3
• Prévision de verrouillage : Cadenassable
• Description des verrouillages optionnels : Verrouillage intégré
• Mode de raccordement : Bornes type tunnel haut ou bas 10…50 mm² souple / Bornes type tunnel haut ou bas 16…70 mm² rigide
• Longueur de dénudage des fils : 20 mm haut ou bas circuit de puissance
• Couple de serrage : 6 N.m haut ou bas circuit de puissance
