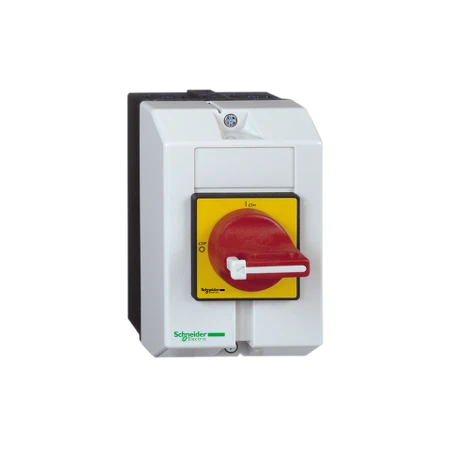

Schneider® Interrupteur-sectionneur En Coffret 32A 3P – TeSys Vario VCF

Caractéristiques principales :

• Gamme de produits : TeSys VARIO
• Nom abrégé d’appareil : Interrupteur-sectionneur en coffret
• Type de produit ou de composant : Interrupteur-sectionneur en coffret
• Niveau de performance : Hautes performances
• Type d’interrupteur : Arrêt d’urgence
• Description des pôles : 3P
• Type de réseau : AC
• [ithe] courant thermique d’emploi sous enveloppe : 32 A
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• Couleur de poignée : RED
• Couleur du plastron de la commande : Jaune
• Cadenassage de la commande rotative : Avec
• Fréquence du réseau : 50/60 Hz
• Type de commande : Poignée rotative
• Plombage : Oui
• [ue] tension assignée d’emploi : 690 V AC
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ie] courant assigné d’emploi : 29 A à 400 V AC-23A
• Puissance assignée d’emploi en w : 15 kW à 400 V AC-23
• Classe de service intermittent : 30
• Pouvoir de fermeture : 400 A à 400 V (AC-21A / 400 A à 400 V (AC-22A / 400 A à 400 V (AC-23A
• [icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
• [icw] courant assigné de courte durée admissible : 480 A à 400 V pendant 1 s
• Courant nominal de court-circuit conditionnel : 10 kA à 400 V – fusible associé 50 A aM / 10 kA à 400 V – fusible associé 50 A gG
• Pouvoir de coupure : 320 A à 400 V AC-21A / 320 A à 400 V AC-22A / 320 A à 400 V AC-23A
• Durée de vie mécanique : 100000 cycle
• Durée de vie électrique : 100000 cycle sur AC-21 / 30000 cycle sur DC-1…5
• Mode de raccordement : Télécommande : connecteur câble 10 mm² – rigidité du câble: rigide – / Télécommande : connecteur câble 6 mm² – rigidité du câble: souple – avec extrémité de câble
• Couple de serrage : Télécommande : 2.1 N.m – sur connecteur
• Prévision de verrouillage : Padlockable with up to 3 padlocks (Ø 4…8 mm shank)
• Dimension de base : 60 x 60 mm
• Hauteur : 146 mm
• Largeur : 90 mm
• Profondeur : 131 mm
• Masse du produit : 0.5 kg
