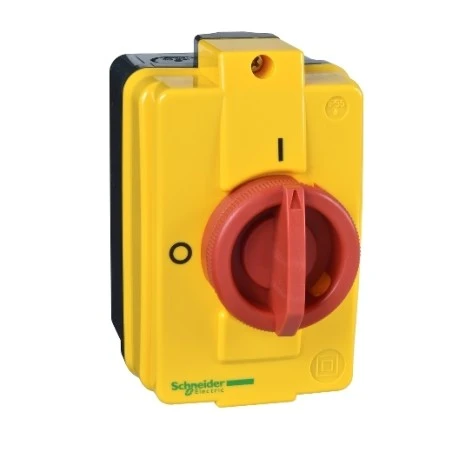

Schneider® Interrupteur-sectionneur En Coffret 10A – 3P – TeSys VCFN

Caractéristiques principales :

• Gamme de produits : TeSys VARIO
• Nom abrégé d’appareil : Interrupteur-sectionneur en coffret
• Type de produit ou de composant : Interrupteur-sectionneur en coffret
• Niveau de performance : Standard
• Type d’interrupteur : Arrêt d’urgence
• Description des pôles : 3P
• Type de réseau : AC
• [ithe] courant thermique d’emploi sous enveloppe : 10 A
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• Couleur de poignée : RED
• Couleur du plastron de la commande : Jaune
• Cadenassage de la commande rotative : Sans
• Fréquence du réseau : 50/60 Hz
• Type de commande : Poignée rotative
• [ue] tension assignée d’emploi : 690 V AC
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ie] courant assigné d’emploi : 8.1 A à 400 V AC-23A
• Puissance assignée d’emploi en w : 4 kW à 400 V AC-23
• Classe de service intermittent : 30
• Pouvoir de fermeture : 120 A à 400 V (AC-21A / 120 A à 400 V (AC-22A / 120 A à 400 V (AC-23A
• [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
• [icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
• Courant nominal de court-circuit conditionnel : 6 kA à 400 V – fusible associé 12 A aM / 6 kA à 400 V – fusible associé 12 A gG
• Pouvoir de coupure : 120 A à 400 V AC-22A / 120 A à 400 V AC-23A / 120 A AC-21A
• Durée de vie mécanique : 50000 cycle
• Durée de vie électrique : 30000 cycle sur DC-1…5 / 50000 cycle sur AC-21
• Mode de raccordement : Télécommande : connecteur câble 4 mm² – rigidité du câble: souple – avec extrémité de câble / Télécommande : connecteur câble 4 mm² – rigidité du câble: rigide –
• Couple de serrage : Télécommande : 0.7 N.m – sur connecteur
• Prévision de verrouillage : Cadenassable par 1 (tige Ø 8 mm) ou 3 cadenas (tige Ø 6 mm)
• Dimension de base : 60 x 60 mm
• Hauteur : 131 mm
• Largeur : 82.5 mm
• Profondeur : 106 mm
• Masse du produit : 0.422 kg
