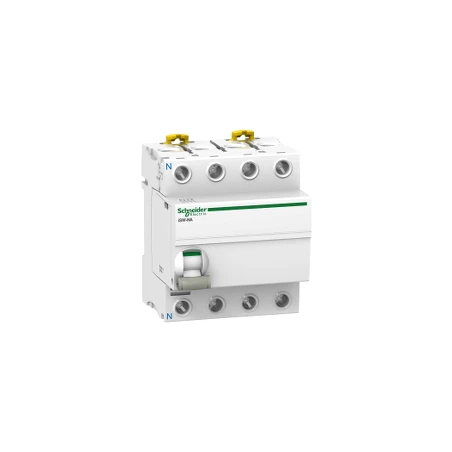

Schneider® Interrupteur-sectionneur à Déclenchement 63A 4P 415VAC – Acti9 ISW-NA

Possibilité de déclenchement avec des auxiliaires de commande associés.

Caractéristiques principales :

• Type de produit ou de composant : Interrupteur-sectionneur
• Nom abrégé d’appareil : ISW-NA
• Utilisation de l’interrupteur : Isolation / Contrôle
• Description des pôles : 4P
• Position du pôle neutre : Gauche
• Catégorie d’emploi : AC-22A conformément à EN/IEC 60947-3
• Aptitude au sectionnement : Oui conformément à EN/IEC 60947-3

Caractéristiques complémentaires :

• [ie] courant assigné d’emploi : 63 A 400/415 V AC 50/60 Hz
• [ue] tension assignée d’emploi : 400/415 V AC 50/60 Hz
• [icm] pouvoir assigné de fermeture en court-circuit : 5 kA sectionneur seulement
• [icw] courant assigné de courte durée admissible : 800 A 1 s
• [ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-3
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-3
• Type de commande : Par maneton / Déclenchement à distance
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Coupure pleinement apparente : Oui
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
• Pas de 9 mm : 8
• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 74 mm
• Masse du produit : 0.3 kg
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 10000 cycle
• Mode de raccordement : Bornes type tunnel: (haut ou bas) 1 câble(s) 1…25 mm² souple avec extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) 1…35 mm² rigide sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) 1…25 mm² souple sans extrémité de câble
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 3.5 N.m
• Compatibilité produit : Déclenchement
