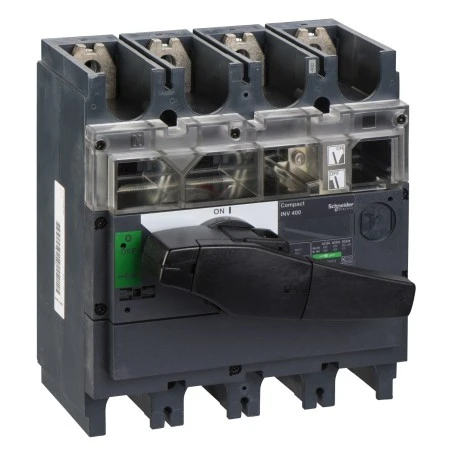

Schneider® Interrupteur-sectionneur 400A 4P à Coupure Visible – Compact INV400

Caractéristiques principales :

• Gamme : Compact
• Nom du produit : INV400
• Description des pôles : 4P
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz
• Couleur de poignée : Noir
• [ie] courant assigné d’emploi : AC-21A : 400 A AC 50/60 Hz 220/240 V / AC-21A : 400 A AC 50/60 Hz 380/415 V / AC-21A : 400 A AC 50/60 Hz 440/480 V / AC-21A : 400 A AC 50/60 Hz 480 V NEMA / AC-21A : 400 A AC 50/60 Hz 500/525 V / AC-21A : 400 A AC 50/60 Hz 660/690 V / AC-22A : 400 A AC 50/60 Hz 220/240 V / AC-22A : 400 A AC 50/60 Hz 380/415 V / AC-22A : 400 A AC 50/60 Hz 440/480 V / AC-22A : 400 A AC 50/60 Hz 480 V NEMA / AC-22A : 400 A AC 50/60 Hz 500/525 V / AC-22A : 400 A AC 50/60 Hz 660/690 V / AC-23A : 400 A AC 50/60 Hz 220/240 V / AC-23A : 400 A AC 50/60 Hz 380/415 V / AC-23A : 400 A AC 50/60 Hz 440/480 V / AC-23A : 400 A AC 50/60 Hz 480 V NEMA / AC-23A : 400 A AC 50/60 Hz 500/525 V / AC-23A : 400 A AC 50/60 Hz 660/690 V / DC-21A : 400 A DC 125 V 2 pôles en série / DC-21A : 400 A DC 250 V 4 pôles en série / DC-22A : 400 A DC 125 V 2 pôles en série / DC-22A : 400 A DC 250 V 4 pôles en série / DC-23A : 400 A DC 125 V 2 pôles en série / DC-23A : 400 A DC 250 V 4 pôles en série
• [ui] tension assignée d’isolement : 750 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ith] courant thermique conventionnel : 400 A ( 60 °C )
• [icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont / 50 kA 690 V AC 50/60 Hz sectionneur seulement
• [ue] tension assignée d’emploi : 250 V DC / 690 V AC 50/60 Hz
• Aptitude au sectionnement : Oui
• Coupure pleinement apparente : Oui
• Coupure visible : Oui
• Niveau de pollution : 3

Caractéristiques complémentaires :

• Type de commande : Poignée rotative
• Mode d’installation : Fixe
• Support de montage : Platine / Rail
• Raccordement haut : Façade
• Raccordement bas : Façade
• Puissance maximum : AC-23 : 110 kW 220/240 V AC 50/60 Hz / AC-23 : 110 kW 230 V NEMA AC 50/60 Hz / AC-23 : 200 kW 380/415 V AC 50/60 Hz / AC-23 : 220 kW 440 V AC 50/60 Hz / AC-23 : 220 kW 480 V NEMA AC 50/60 Hz / AC-23 : 250 kW 500/525 V AC 50/60 Hz / AC-23 : 400 kW 660/690 V AC 50/60 Hz
• Service assigné : Ininterrompu
• [icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-3 / 20 kA ( 1 s ) conformément à IEC 60947-3 / 4 kA ( 30 s ) conformément à IEC 60947-3 / 4.9 kA ( 20 s ) conformément à IEC 60947-3
• Durée de vie mécanique : 10000 cycle
• Durée de vie électrique : AC-21A : 1000 cycle 440 V AC 50/60 Hz / AC-21A : 1000 cycle 500 V AC 50/60 Hz / AC-21A : 1000 cycle 690 V AC 50/60 Hz / AC-22A : 1000 cycle 440 V AC 50/60 Hz / AC-22A : 1000 cycle 500 V AC 50/60 Hz / AC-22A : 1000 cycle 690 V AC 50/60 Hz / AC-23A : 1000 cycle 440 V AC 50/60 Hz / AC-23A : 1000 cycle 500 V AC 50/60 Hz / AC-23A : 1000 cycle 690 V AC 50/60 Hz / DC-21A : 1000 cycle 250 V DC / DC-22A : 1000 cycle 250 V DC / DC-23A : 1000 cycle 250 V DC
• Pas de raccordement : 45 mm
• Hauteur : 205 mm
• Largeur : 185 mm
• Profondeur : 130 mm
• Masse du produit : 4.9 kg
