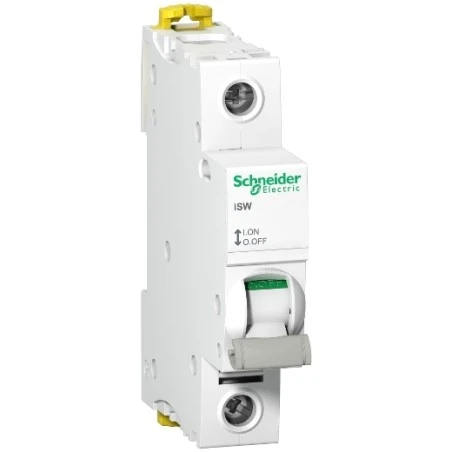

Schneider® Interrupteur-sectionneur 125A 1P 250VAC – Acti9 ISW

L’interrupteur Acti9 iSW SCHNEIDER s’installe facilement par encliquetage sur rail DIN et facilite le raccordement amont et aval des fils souples ou rigides dans votre installation électrique aussi bien dans un environnement domestique que petit tertiaire. Grâce à son maneton de commande, le temps d’intervention est réduit.

Son système VISI-SAFE, conforme à l’ensemble de la gamme Acti9, assure sécurité et continuité de service. De nombreux auxiliaires et accessoire sont compatibles et disponibles (Cache borne, indicateur d’état, intercalaire, dispositif de cadenassage pour maneton, contact auxiliaire etc…)

Caractéristiques principales :

• Type de produit ou de composant : Interrupteur-sectionneur
• Nom abrégé d’appareil : ISW
• Utilisation de l’interrupteur : Isolation / Contrôle
• Description des pôles : 1P
• Catégorie d’emploi : AC-22A
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• [ie] courant assigné d’emploi : 125 A 240 V AC 50/60 Hz
• [ue] tension assignée d’emploi : 240 V AC 50/60 Hz / 48 V DC
• [icm] pouvoir assigné de fermeture en court-circuit : 5 kA sectionneur seulement
• [icw] courant assigné de courte durée admissible : 1500 A
• [ui] tension assignée d’isolement : 250 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Coupure pleinement apparente : Oui
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
• Pas de 9 mm : 2
• Hauteur : 82 mm
• Largeur : 18 mm
• Profondeur : 75.5 mm
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 2500 cycle
• Mode de raccordement : Bornes type tunnel: (haut ou bas) 1 câble(s) <= 50 mm² rigide sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 9 mm
• Couple de serrage : 3.5 N.m
