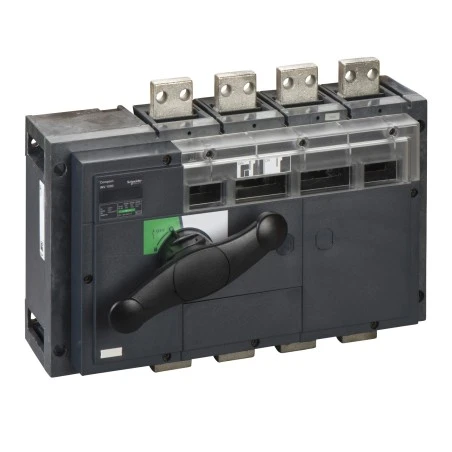

Schneider® Interrupteur-sectionneur 1000A 4P – Coupure Visible – Compact INV1000

Caractéristiques principales :

• Gamme : Compact
• Nom du produit : INV1000
• Description des pôles : 4P
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz
• [ie] courant assigné d’emploi : AC-21A : 1000 A AC 50/60 Hz 220/240 V / AC-21A : 1000 A AC 50/60 Hz 380/415 V / AC-21A : 1000 A AC 50/60 Hz 440/480 V / AC-21A : 1000 A AC 50/60 Hz 480 V NEMA / AC-21A : 1000 A AC 50/60 Hz 500/525 V / AC-21A : 1000 A AC 50/60 Hz 660/690 V / AC-22A : 1000 A AC 50/60 Hz 220/240 V / AC-22A : 1000 A AC 50/60 Hz 380/415 V / AC-22A : 1000 A AC 50/60 Hz 440/480 V / AC-22A : 1000 A AC 50/60 Hz 480 V NEMA / AC-22A : 1000 A AC 50/60 Hz 500/525 V / AC-22A : 1000 A AC 50/60 Hz 660/690 V / AC-23A : 1000 A AC 50/60 Hz 220/240 V / AC-23A : 1000 A AC 50/60 Hz 380/415 V / AC-23A : 1000 A AC 50/60 Hz 440/480 V / AC-23A : 1000 A AC 50/60 Hz 480 V NEMA / AC-23A : 1000 A AC 50/60 Hz 500/525 V / AC-23A : 1000 A AC 50/60 Hz 660/690 V / DC-21A : 1000 A DC 125 V 2 pôles en série / DC-21A : 1000 A DC 250 V 4 pôles en série / DC-22A : 1000 A DC 125 V 2 pôles en série / DC-22A : 1000 A DC 250 V 4 pôles en série / DC-23B : 1000 A DC 125 V 2 pôles en série / DC-23B : 1000 A DC 250 V 4 pôles en série
• [ui] tension assignée d’isolement : 1000 V AC 50/60 Hz
• [uimp] tension assignée de tenue aux chocs : 12 kV
• [ith] courant thermique conventionnel : 1000 A ( 60 °C )
• [icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont / 75 kA 690 V AC 50/60 Hz sectionneur seulement
• [ue] tension assignée d’emploi : 250 V DC / 690 V AC 50/60 Hz
• Aptitude au sectionnement : Oui
• Coupure pleinement apparente : Oui
• Coupure visible : Oui
• Niveau de pollution : 3

Caractéristiques complémentaires :

• Type de commande : Poignée rotative frontale directe
• Couleur de poignée : Noir
• Mode d’installation : Fixe
• Support de montage : Platine / Rail
• Raccordement haut : Façade
• Raccordement bas : Façade
• Puissance maximum : AC-23 : 315 kW 220/240 V AC 50/60 Hz / AC-23 : 560 kW 380/400 V AC 50/60 Hz / AC-23 : 630 kW 415 V AC 50/60 Hz / AC-23 : 710 kW 500/525 V AC 50/60 Hz / AC-23 : 900 kW 660/690 V AC 50/60 Hz
• Service assigné : Ininterrompu
• Classe de service intermittent : Classe 120 – 60 %
• [icw] courant assigné de courte durée admissible : 10 kA ( 20 s ) conformément à IEC 60947-3 / 20 kA ( 3 s ) conformément à IEC 60947-3 / 35 kA ( 1 s ) conformément à IEC 60947-3 / 42 kA ( 0.8 s ) conformément à IEC 60947-3 / 50 kA ( 0.5 s ) conformément à IEC 60947-3 / 8 kA ( 30 s ) conformément à IEC 60947-3
• Durée de vie mécanique : 3000 cycle
• Durée de vie électrique : AC-21A : 500 cycle 220/240 V AC 50/60 Hz / AC-21A : 500 cycle 380/415 V AC 50/60 Hz / AC-21A : 500 cycle 440/480 V AC 50/60 Hz / AC-21A : 500 cycle 500/525 V AC 50/60 Hz / AC-21A : 500 cycle 660/690 V AC 50/60 Hz / AC-22A : 500 cycle 220/240 V AC 50/60 Hz / AC-22A : 500 cycle 380/415 V AC 50/60 Hz / AC-22A : 500 cycle 440/480 V AC 50/60 Hz / AC-22A : 500 cycle 500/525 V AC 50/60 Hz / AC-22A : 500 cycle 660/690 V AC 50/60 Hz / AC-23A : 500 cycle 220/240 V AC 50/60 Hz / AC-23A : 500 cycle 380/415 V AC 50/60 Hz / AC-23A : 500 cycle 440/480 V AC 50/60 Hz / AC-23A : 500 cycle 500/525 V AC 50/60 Hz / AC-23A : 500 cycle 660/690 V AC 50/60 Hz / DC-21A : 500 cycle 125 V DC 2 pôles en série / DC-22A : 500 cycle 125 V DC 2 pôles en série / DC-22A : 500 cycle 250 V DC 4 pôles en série / DC-23A : 500 cycle 125 V DC 2 pôles en série / DC-23A : 500 cycle 250 V DC 4 pôles en série / DC-21A : 500 cycle 250 V DC 4 pôles en série
• Pas de raccordement : 70 mm
• Hauteur : 300 mm
• Largeur : 340 mm
• Profondeur : 146.5 mm
• Masse du produit : 18 kg
