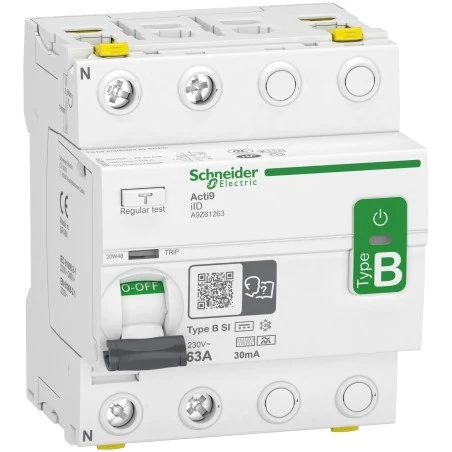

Schneider® Interrupteur Différentiel Acti9 – 2P – 63A – 30mA – Type B – SI – 230V

Caractéristiques principales :

• Gamme : Acti9
• Nom du produit : Acti9 iID
• Fonction produit : Interrupteur différentiel
• Nom de l’appareil : IID
• Fonction de l’appareil : Photovoltaïque Variateur 3P Ascenseur
• Nombre de pôles : 2P
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 63 A
• Type de réseau : CA
• Sensibilité du différentiel : 30 mA
• Temporisation : Instantané
• Type : Type B-SI

Caractéristiques complémentaires :

• Position de l’appareillage dans l’installation : Groupe d’arrivées-départ
• Fréquence du réseau : 50 Hz
• [ue] tension assignée d’emploi : 230 V CA 50 Hz
• Pouvoir assigné de coupure et fermeture : Im 1500 AIdm 1500 A
• Courant nominal de court-circuit conditionnel : 10 kA
• [ui] tension d’isolement : 250 V
• [uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF – Signalisation de déclenchement LED, vert pour présence de tension
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Couleur : Blanc
• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : 15 000 cycles
• Verrouillages optionnels : Dispositif de cadenassage
• Mode de raccordement : Terminal double, face avant rigide fil(s) 1…35 mm² max. Terminal double, face avant souple fil(s) 1…25 mm² max. Terminal double, face avant flexible avec embout fil(s) 1…25 mm² max. Terminal double, arrière rigide fil(s) 1…25 mm² max. Terminal double, arrière souple fil(s) 1…16 mm² max. Terminal double, arrière flexible avec embout fil(s) 1…16 mm² max
• Longueur de dénudage des fils : 14 mm (haut ou bas)
• Couple de serrage : 3,5 N.m (haut ou bas)

Dimensions (H × L × P) : 88 × 72 × 79 mm
