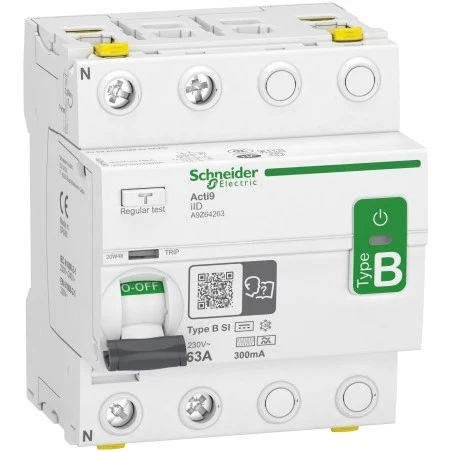

Schneider® Interrupteur Différentiel Acti9 – 2P – 63A – 300mA – Type B – SI – 400V

Caractéristiques principales :

• Gamme : Acti 9
• Nom du produit : Acti9 iID
• Fonction produit : Interrupteur différentiel
• Nom de l’appareil : IID
• Fonction de l’appareil : Photovoltaïque / Variateur 3P / Ascenseur
• Description des pôles : 2P
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 63 A
• Type de réseau : CA
• Sensibilité du différentiel : 300 mA
• Temporisation du différentiel : Instantané
• Type : B-SI
• Pouvoir assigné de coupure et fermeture : Im 1500 A / Idm 1500 A
• Courant nominal de court-circuit conditionnel : 10 kA

Caractéristiques complémentaires :

• Position de l’appareillage dans l’installation : Départ / Groupe d’arrivées
• Fréquence du réseau : 50 Hz
• [Ue] tension assignée d’emploi : 230 V CA 50 Hz
• Pouvoir assigné de coupure et fermeture : Idm 1500 A – Im 1500A
• Courant nominal de court-circuit conditionnel : 10 kA
• [Ui] tension d’isolement : 500 V
• [Uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF / Présence de tension: LED (vert) / Signalisation de déclenchement
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Couleur : Blanc
• Endurance mécanique : 20 000 cycles
• Endurance électrique : 15 000 cycles
• Verrouillages optionnels : Dispositif de cadenassage
• Type de raccordement : Terminal double-face avant 1…35 mm² rigide / Terminal double-face avant 1…25 mm² souple / Terminal double-face avant 1…25 mm² flexible avec embout / Terminal double arrière 1…25 mm² rigide / Terminal double arrière 1…16 mm² souple / Terminal double arrière 1…16 mm² flexible avec embout
• Longueur de dénudage des fils : 14 mm pour haut ou basse connexion
• Couple de serrage : 3.5 N.m haut ou bas

Dimensions (H × L × P) : 88 × 72 × 79 mm
