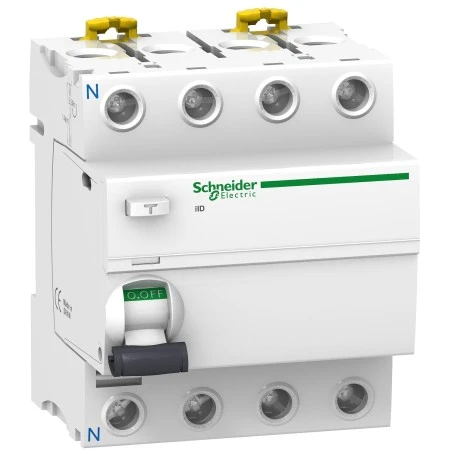

Schneider® Interrupteur Différentiel 4P 100A 300mA Type AC – Acti9, IID

Caractéristiques principales :

• Gamme : Acti 9
• Type de produit ou de composant : Protection différentielle
• Nom abrégé d’appareil : IID
• Description des pôles : 4P
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 100 A
• Type de réseau : AC
• Sensibilité du différentiel : 300 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pouvoir assigné de coupure et fermeture : Im 1500 A / Idm 1500 A
• Courant nominal de court-circuit conditionnel : 10 kA

Caractéristiques complémentaires :

• Position de l’appareillage dans l’installation : Départ
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d’emploi : 400 V AC 50/60 Hz conformément à EN 61008-1 / 400/415 V AC 50/60 Hz conformément à IEC 61008-1
• Residual current tripping technology : Indépendant de la tension
• [ui] tension assignée d’isolement : 500 V
• [uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
• Pas de 9 mm : 8
• Hauteur : 91 mm
• Largeur : 72 mm
• Profondeur : 73.5 mm
• Masse du produit : 0.37 kg
• Couleur : Blanc
• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : AC-1 : 10 000 cycles
• Mode de raccordement : Terminal simple haut ou bas 1 câble(s) 1…35 mm² rigide sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple sans extrémité de câble / Terminal simple haut ou bas 1 câble(s) 1…25 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 14 mm (haut ou bas)
• Couple de serrage : 3.5 N.m (haut ou bas)
