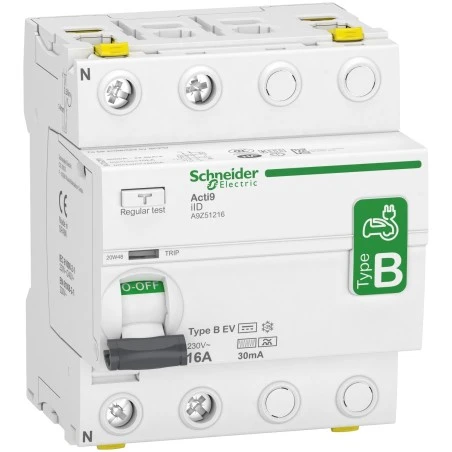

Schneider® Interrupteur Différentiel – 2P – 16A – 30mA – Type B – EV – 230V

Les interrupteurs différentiels SCHNEIDER 2x40A 30mA de type B sont recommandés pour les bornes de recharges de véhicules électriques, les variateurs et les onduleurs, les moteurs, ascenseur etc…. du fait de leur sensibilité aux courants de défaut continus à faible ondulation résiduelle.

Descriptif du produit :

• Gamme : Acti9
• Nom du produit : Acti9 iID
• Fonction produit : Interrupteur différentiel
• Nom de l’appareil : IID
• Fonction de l’appareil : Chargeur véhicule électrique
• Nombre de pôles : 2P
• Position du pôle neutre : Gauche
• In courant assigné d’emploi : 16 A
• Type de réseau : CA
• Sensibilité du différentiel : 30 mA
• Temporisation : Instantané
• Type : Type B-EV
• Position de l’appareillage dans l’installation : Groupe d’arrivées / Départ
• Fréquence du réseau : 50 Hz
• [ue] tension assignée d’emploi : 230 V CA 50 Hz
• Pouvoir assigné de coupure et fermeture : Im 1500 AIdm 1500 A
• Courant nominal de court-circuit conditionnel : 10 kA
• [ui] tension d’isolement : 250 V
• [uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF. Signalisation de déclenchement. Présence de tension : LED vert
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Hauteur : 88 mm
• Largeur : 72 mm
• Profondeur : 79 mm
• Poids : 363 g
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 15000 cycle
• Verrouillages optionnels : Dispositif de cadenassage
• Mode de raccordement : Terminal double face avant 1…35 mm² rigide. Terminal double face avant 1…25 mm² souple. Terminal double face avant 1…25 mm² flexible avec embout. Terminal double arrière 1…25 mm² rigide. Terminal double arrière 1…16 mm² souple. Terminal double arrière 1…16 mm² flexible avec embout
• Longueur de dénudage des fils : 14 mm (haut ou bas)
• Couple de serrage : 3,5 N.m (haut ou bas)
