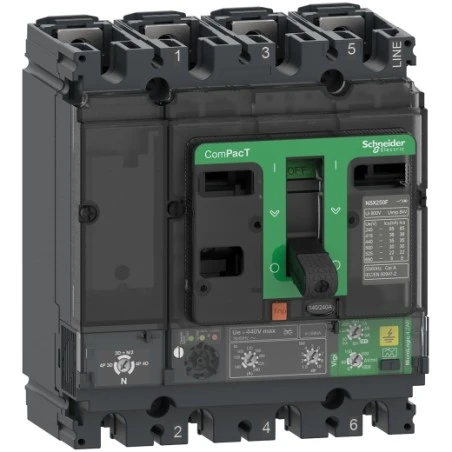

Schneider® Disjoncteur Vigi MicroLogic 4.2AB 240A – 4P4D – 25kA – Fixe – ComPact NSX250B

Pour protéger les moteurs et générateurs de vos installations électriques, munissez-vous de ce disjoncteur Vigi NSX250B.

Caractéristiques produit

• Gamme : ComPacT nouvelle génération
• Nom du produit : ComPacT NSX nouvelle génération
• Type de produit : Disjoncteur différentiel
• Nombre de pôles : 4
• Pôles protégés : 4d – 3d + N/2 – 3d
• Position du pôle neutre : Gauche
• [In] courant assigné d’emploi : 240A à 40°C
• [Ue] tension assignée d’emploi : 440V CA 50/60 Hz
• Type de réseau : CA
• Fréquence du réseau : 50/60 Hz
• Niveau de performance : B 25 kA 415 V CA
• Type de commande : Par maneton
• Fonctions de protection du déclencheur : LSolR
• Type de déclencheur : Électronique
• Nom du déclencheur : MicroLogic 4.2 AB
• Mode d’installation du disjoncteur : Fixe

Caractéristiques supplémentaires

• [Ui] tension assignée d’isolement : 500V CA 50/60 Hz
• Support de montage : plaque arrière
• Raccordement : Façade
• Calibre du déclencheur : 240A à 40°C
• Type de réglage du seuil long retard (ir) : Réglable 9 positions
• Plage de réglage du seuil long retard : 140…240A
• Type de réglage de la temporisation : Fixe
• [tr] plage de réglage de temporisation long retard : 400s à 1,5 x Ir / 16s à 6 x Ir / 11s à 7,2 x Ir
• Mémoire thermique : 20 min avant et après le déclenchement
• Réglage de la temporisation de la protection différentielle Δt : Réglable
• Plage de réglage du seuil de protection courte durée [isd] : 1,5…10 x Ir

Dimensions (L × H × P) : 140 × 161 × 86 mm
