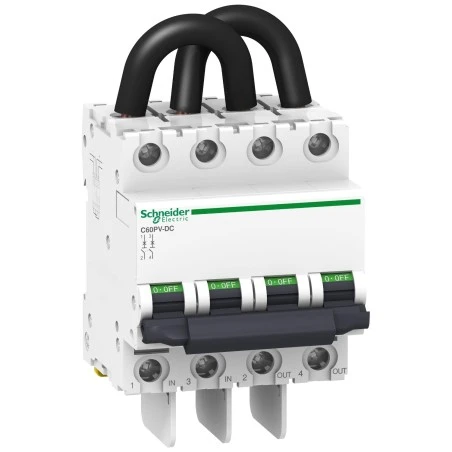

Schneider® Disjoncteur Photovoltaïque 8A 2P 800VDC – C60PV-DC

Caractéristiques principales :

• Gamme de produits : C60
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : C60PV-DC
• Description des pôles : 2P
• Type de réseau : DC
• Courbe de déclenchement : C
• Catégorie d’emploi : A EN/IEC 60947-2
• Aptitude au sectionnement : Oui EN/IEC 60947-2

Caractéristiques complémentaires :

• In courant assigné d’emploi : 8 A
• Tension de retombée : 1384 mV 173 mOhm 11.1 W 8 A
• [ue] tension assignée d’emploi : 800 V DC
• Limite de déclenchement magnétique : 8,5 x In
• Pouvoir de coupure : 3 kA Icu 650 V DC / 1.5 kA Icu 800 V DC
• [ics] pouvoir assigné de coupure de service en court-circuit : 1.5 kA 100 % 800 V DC / 3 kA 100 % 650 V DC
• [ui] tension assignée d’isolement : 1000 V DC
• [uimp] tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Mode d’installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 8
• Hauteur : 132.7 mm
• Largeur : 72 mm
• Profondeur : 77.4 mm
• Masse du produit : 0.545 kg
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 1500 cycle L/R = 2 ms
• Description des verrouillages optionnels : Cadenassage sur position OFF
• Mode de raccordement : Tunnel terminal dessous 1…25 mm² rigide / Tunnel terminal dessous 1…16 mm² souple / Câble précâblé partie supérieure
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 2.5 N.m
• Code de comptabilité : C60PV-DC
