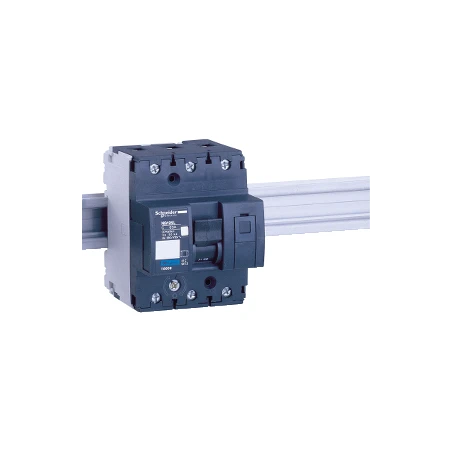

Schneider® Disjoncteur NG125L – 3P – 16A – Courbe D

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme de produits : NG125
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : NG125L
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• In courant assigné d’emploi : 16 A à 40 °C
• Type de réseau : AC / DC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : D
• Pouvoir de coupure : 100 kA Icu conformément à EN/IEC 60947-2 – 220…240 V AC 50/60 Hz / 50 kA Icu conformément à EN/IEC 60947-2 – 380…415 V AC 50/60 Hz / 15 kA Icu conformément à EN/IEC 60947-2 – 500 V AC 50/60 Hz / 40 kA Icu conformément à EN/IEC 60947-2 – 440 V AC 50/60 Hz / 36 kA Icu conformément à EN/IEC 60947-2 – <= 375 V DC
• Catégorie d’emploi : A conformément à IEC 60947-2
• Aptitude au sectionnement : Oui conformément à IEC 60947-2

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• Limite de déclenchement magnétique : 12 x In
• [ics] pouvoir assigné de coupure de service en court-circuit : 75 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 220…240 V AC 50/60 Hz / 37.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 380…415 V AC 50/60 Hz / 30 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 440 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à EN/IEC 60947-2 – 375 V DC / 11.25 kA 0,75 x Icu conformément à EN/IEC 60947-2 – 500 V AC 50/60 Hz
• [ui] tension assignée d’isolement : 690 V AC 50/60 Hz conformément à EN/IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 8 kV conformément à EN/IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton / Test de déclenchement manuel
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ / Indicateur de déclenchement
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Compatibilité du bloc de distribution du peigne de jeu de barres : Oui
• Pas de 9 mm : 9
• Hauteur : 103 mm
• Largeur : 81 mm
• Profondeur : 81 mm
• Masse du produit : 0.72 kg
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 10000 cycle
• Prévision de verrouillage : Cadenassable
• Description des verrouillages optionnels : Verrouillage intégré
• Mode de raccordement : Bornes type tunnel rigide fil(s) 1.5…50 mm² max / Bornes type tunnel souple fil(s) 1…35 mm² max
• Longueur de dénudage des fils : 20 mm
• Couple de serrage : 3.5 N.m
• Protection fuite à la terre : Bloc séparé
