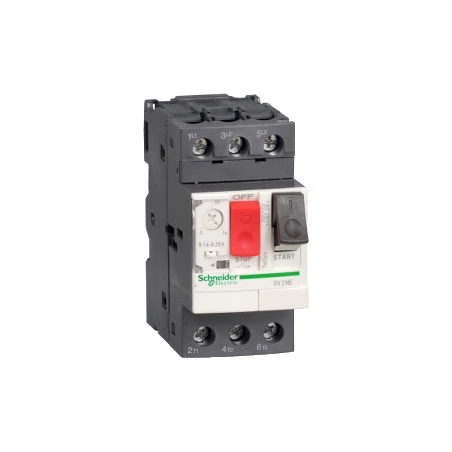

Schneider® Disjoncteur Moteur 0,63..1A – 3P 3d – Déclencheur Magnéto-thermique – TeSys GV2ME

• Gamme : TeSys
• Nom du produit : TeSys GV2
• Type de produit ou équipement : Disjoncteur
• Nom de l’appareil : GV2ME
• Application : Moteur
• Type de déclencheur : Thermique-magnétique

Caractéristiques complémentaires :

• Description des pôles : 3P
• Type de réseau : CA
• Catégorie d’emploi : AC-3 se conformer à IEC 60947-4-1 / Catégorie A se conformer à CEI 60947-2
• fréquence réseau : 50/60 Hz se conformer à IEC 60947-4-1
• mode de fixation : Rail DIN symétrique 35 mm: pincé / Panneau: vissé (avec plaque adaptatrice)
• position de montage : Toutes positions
• puissance moteur kW : 0,25 kW à 400/415 V CA 50/60 Hz / 0,37 kW à 400/415 V CA 50/60 Hz / 0,37 kW à 500 V CA 50/60 Hz
• Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-2 /
• [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 / 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2
• Type de commande : Bouton-poussoir
• [In] courant assigné d’emploi : 1 A
• Plage de réglage : 0,63…1 A
• Courant de déclenchement magnétique : 13 A
• [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
• [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
• [Ith] courant thermique conventionnel : 1 A se conformer à IEC 60947-4-1
• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
• puissance dissipée par pôle : 2,5 W
• Endurance mécanique : 100000 cycles
• Durée de vie électrique : 100000 cycles pour AC-3 à 440 V
• Vitesse de commande maximale : 25 cyc/h
• service assigné : Continu se conformer à IEC 60947-4-1
• couple de serrage : 1,7 N.m sur borniers à vis-étrier
• Aptitude au sectionnement  : Oui se conformer à CEI 60947-1
• sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
• Hauteur : 89 mm
• Largeur : 45 mm
• Profondeur : 78,5 mm
• Poids : 0,280g
