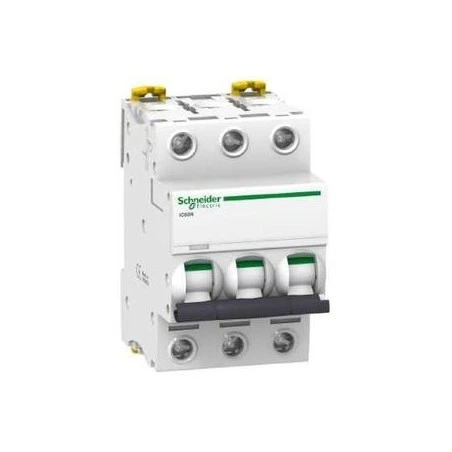

Schneider® Disjoncteur IC60N 3A 3 Pôles Courbe C – Acti 9

Les disjoncteurs iC60 Schneider bénéficient d’une durée de vie optimale grâce à une excellente tenue aux surtensions. La gamme iC60 regroupe des disjoncteurs aux différentes courbes : iC60 courbe C, courbe B, courbe D, courbe K, ou courbe Z

• Application du disjoncteur : Distribution
• Gamme : Acti 9
• Type de produit ou de composant : Disjoncteur
• Nom du produit : IC60
• Nom abrégé d’appareil : IC60N
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• In courant assigné d’emploi : 3 A
• Type de réseau : AC / DC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : 50 kA Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 50 kA Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 6000 A Icn conformément à EN 60898-1 – 400 V AC 50/60 Hz / 50 kA Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 50 kA Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 6000 A Icn conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 25 kA Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 25 kA Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 50 kA Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 50 kA Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 – 125…180 V DC / 10 kA Icu conformément à IEC 60947-2 – 125…180 V DC
• Catégorie d’emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
• Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• Limite de déclenchement magnétique : 8 x In +/- 20 %
• [ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conformément à EN 60898-1 – 400 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 25 kA 100 % x Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 25 kA 100 % x Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 50 kA 100 % x Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 6000 A 100 % x Icu conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 10 kA 100 % x Icu conformément à IEC 60947-2 – 125…180 V DC / 10 kA 100 % x Icu conformément à EN 60947-2 – 125…180 V DC
• Classe de limitation : 3 conformément à EN 60898-1 / 3 conformément à IEC 60898-1
• [ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2
• [uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
• Pas de 9 mm : 6
• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 78.5 mm
• Masse du produit : 0.375 kg
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 10000 cycles
• Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max / Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
• Longueur de dénudage des fils : 14 mm haut ou bas
• Couple de serrage : 2 N.m haut ou bas
• Protection fuite à la terre : Bloc séparé
• Référence : SCHA9F74303 (Schneider-Electric)
