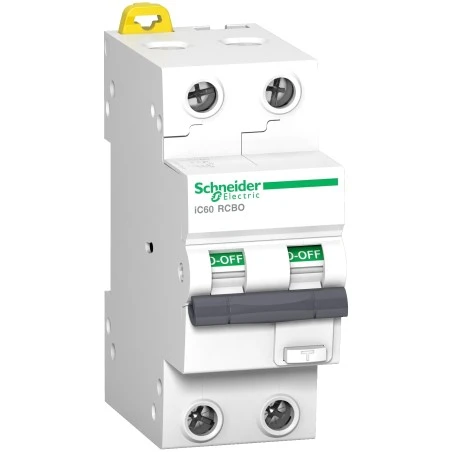

Schneider® Disjoncteur Différentiel 16A 2P 300mA Courbe C -10kA – Type AC – Acti9 IC60 RCBO

Caractéristiques principales :

• Fonction de l’appareil : Distribution
• Gamme : Acti 9
• Fonction produit : Interrupteur différentiel avec protection contre les surintensités (RCBO)
• Nom du produit : IC60 RCBO
• Nom abrégé de l’appareil : IC60 RCBO
• Description des pôles : 2P
• Nombre de pôles protégés : 2
• In courant assigné d’emploi : 16 A
• Type de réseau : CA
• Courbe de déclenchement : C
• Sensibilité du différentiel : 300 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pouvoir de coupure : Icn 10000 A à 230 V CA 50 Hz conformément à EN/IEC 61009-1Icn 10000 A à 230 V CA 50 Hz conformément à EN/IEC 61009-2-2
• Aptitude au sectionnement : Non conformément à IEC 60947-1

Caractéristiques complémentaires :

• Position de l’appareillage dans l’installation : Départ
• Fréquence du réseau : 50 Hz
• [ue] tension assignée d’emploi : 230 V CA 50 Hz
• Technologie de déclencheur : Thermique-magnétique
• Limite de déclenchement magnétique : 5…10 x In
• Technologie différentiel : Dépendant de la tension
• [ics] pouvoir assigné de coupure de service en court-circuit : 7500 A at 240 V AC 50 Hz conforming to EN/IEC 61009-17500 A at 240 V AC 50 Hz conforming to EN/IEC 61009-2-2
• Classe de limitation : 3 conformément à EN/IEC 61009-13 conformément à EN/IEC 61009-2-23 conformément à EN/IEC 61009-2-2
• [ui] tension assignée d’isolement : 400 V CA 50 Hz
• [uimp] tension assignée de tenue aux chocs : 4 kV
• Coupure pleinement apparente : Non
• Type de commande : Par maneton
• Signalisation locale : Marche, Arrêt, déclencheur sur défaut
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : BiconnectYES top :
• Pas de 9 mm : 4
• Largeur : 36 mm
• Poids : 332 g
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 5000 cycle
• Mode de raccordement : Borne du type à cage haut 1…25 mm² rigide avec extrémité de câbleBorne du type à cage haut 1…16 mm² souple avec extrémité de câbleBorne du type à cage bas 1…16 mm² rigide avec extrémité de câbleBorne du type à cage bas 1…10 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 13 mm basCircuit de puissance : 14 mm haut
• Couple de serrage : 2 N.m basCircuit de puissance : 3.5 N.m haut
• Protection fuite à la terre : Intégré
