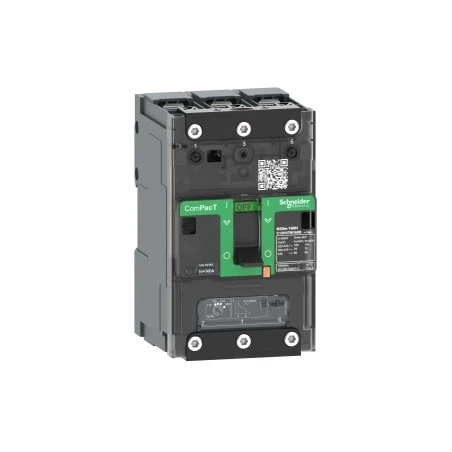

Schneider® Disjoncteur ComPacT NSXmE TMD 16A 3P3D 16kA Bornes à Cosses SCHNEIDER

Les disjoncteurs Schneider ComPacT NSXmB 3P 3d bornes à cosses sont disponibles de 16 à 160A avec un déclencheur magnéto-thermique TM-D et un pouvoir de coupure de 16kA. Ce type de déclencheur magnéto-thermique est utilisé principalement dans les installations électriques pour la protection des câbles des réseaux alimentés par transformateurs de distribution industrielle et tertiaire.

Descriptif technique:

• Description des pôles: 3P
• Pôles protégés: 3d
• [In] courant assignée d’emploi: 16A à 40°c
• [Ue] tension assignée d’emploie: 690V CA 50/60Hz
• Type réseau: CA
• Fréquence du réseau: 50/60Hz
• Aptitude au sectionnement: Oui se conformer à CEI 60947-2
• Catégorie d’emploi: Catégorie A
• Pouvoir de coupure ultime en court-circuit [Icu]: 25kA Icu à 220…240V CA 50/60Hz se conformer à CEI 60947-2 / 16kA Icu à 380…415V CA 50/60Hz se conformer à CEI 60947-2 / 10kA Icu à 440V CA 50/60Hz se conformer à CEI 60947-2 / 8kA Icu à 500V CA 50/60Hz se conformer à CEI 60947-2
• Niveau de performance: E 16kA 415V CA
• Nom du déclencheur: TM-D
• Pas de 9mm: 9 modules
• Plage de réglage du seuil de protection longue durée [Ir] (protection thermique): 0,7 à 1 x In
• Dimensions (LxHxP): 81x137x80mm
