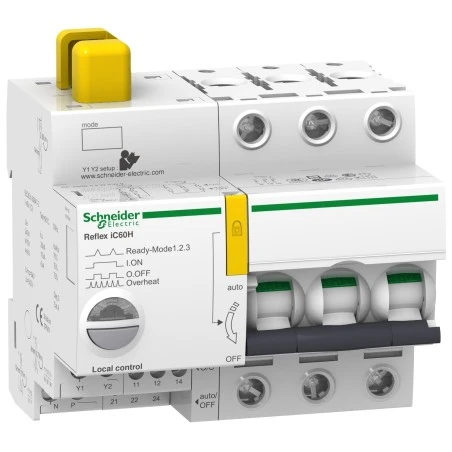

Schneider® Disjoncteur à Commande Intégrée Interface Ti24 25A 3P Courbe D – Acti9, Reflex IC60H

Caractéristiques principales :

• Application du disjoncteur : Télécommande / Circuit de protection
• Gamme de produits : Reflex iC60
• Nom abrégé d’appareil : Reflex iC60H
• Type de produit ou de composant : Disjoncteur à commande intégrée
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : D

Caractéristiques complémentaires :

• In courant assigné d’emploi : 25 A – 25 A
• Fréquence du réseau : 50/60 Hz
• Pouvoir de coupure : Icu 30 kA à 220…240 V AC 50/60 Hz conformément à EN/IEC 60947-2 / Icu 15 kA à 380…415 V AC 50/60 Hz conformément à EN/IEC 60947-2
• [ui] tension assignée d’isolement : 500 V AC
• Coupure pleinement apparente : Oui
• Type de commande : Contrôle à distance par commande permanente / Contrôle à distance par impulsion / Par maneton / Bouton ON/OFF
• Type de signal de commande : Impulsion / Maintenu / Maintenu à très basse tension
• Signalisation locale : LED rouge: défaut / LED clignotante: appareil en surchauffe / LED clignotante: appareil prêt / LED clignotante: appareil en déclenchement / LED verte: appareil ON
• Tension circuit de commande : 230 V AC 50/60 Hz / 24 V AC 50/60 Hz / 24 V DC / 48 V AC 50/60 Hz / 48 V DC
• [us] tension d’alimentation : 230 V AC 50/60 Hz
• Mode d’installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 11
• Hauteur : 84 mm
• Largeur : 99 mm
• Profondeur : 77 mm
• Couleur : Blanc
• Durée de vie mécanique : 50000 cycles
• Durée de vie électrique : AC-1 : 50000 cycle AC 50 Hz
• Prévision de verrouillage : Cadenassable
• Description des verrouillages optionnels : Cadenas sur position OFF
• Protection fuite à la terre : Bloc séparé
• Compatibilité produit : Avec PLC
