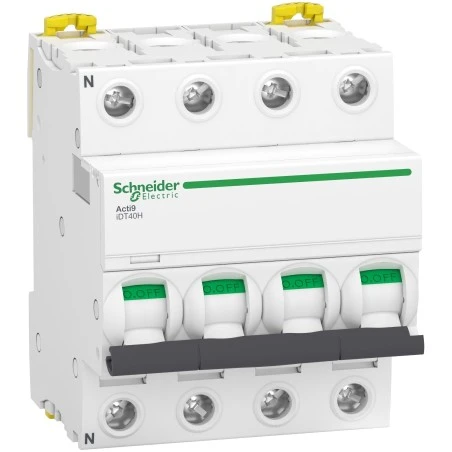

Schneider® Disjoncteur 40A Courbe C – 4P – 10000A/15kA – Acti9 IDT40N

Caractéristiques principales :

• Gamme : Acti9
• Nom du produit : Acti9 iDT40
• Fonction produit : Disjoncteur miniature
• Nom de l’appareil : IDT40H
• Fonction de l’appareil : Distribution
• Nombre de pôles : 4P
• Nombre de pôles protégés : 4
• In courant assigné d’emploi : 40 A
• Type de réseau : CA
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : Icn 10000 A à 400 V CA 50 Hz se conformer à EN/CEI 60898-1Icu 15 kA à 400 V CA 50 Hz se conformer à EN/IEC 60947-2
• Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2

Caractéristiques complémentaires :

• Fréquence du réseau : 50 Hz
• [ue] tension assignée d’emploi : 400 V CA 50 Hz
• Limite de déclenchement magnétique : 5…10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/IEC 60947-2
• [ics] pouvoir de coupure de service : 7500 A 0,75x Icu à 400 V CA 50 Hz se conformer à EN/CEI 60898-17,5 kA 0,5x Icu à 400 V CA 50 Hz se conformer à EN/IEC 60947-2
• Classe de limitation : 3 se conformer à EN/CEI 60898-1
• [ui] tension d’isolement : 440 V AC 50 Hz se conformer à EN/IEC 60947-2
• [uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 74 mm
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 10000 cycles
• Couple de serrage : 3,5 N.m (haut ou bas)
• Protection fuite à la terre : Bloc séparé
