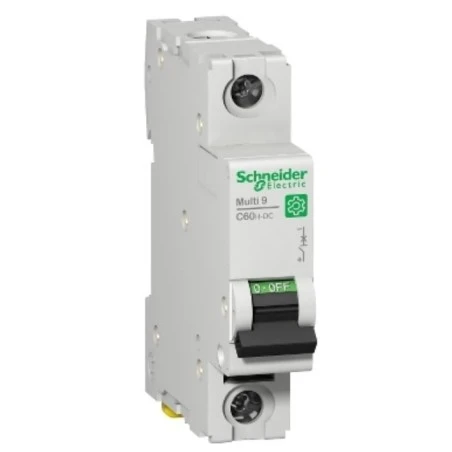

Schneider® Disjoncteur 1P – 20A – Courbe C – 250V-DC – Multi9 C60H-DC

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme : Multi9
• Nom du produit : Multi9 C60H-DC
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : C60H-DC
• Description des pôles : 1P
• Nombre de pôles protégés : 1
• In courant assigné d’emploi : 20 A à 25 °C
• Type de réseau : CC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : 10 kA Icu à 220 V CC, 6 kA Icu à 250 V CC, 20 kA Icu à 110 V CC se conformer à EN 60947-2  / 5 kA AIR à 12…250 V CC se conformer à UL 1077 / 10 kA Icu à 220 V CC, 6 kA Icu à 250V CC, 20 kA Icu à 110 V CC se conformer à GB 14048.2
• Catégorie d’emploi : Catégorie A se conformer à EN/CEI 60947-2
• Aptitude au sectionnement : Oui se conformer à EN 60947-2

Caractéristiques complémentaires :

• [ue] tension assignée d’emploi : 250 V DC / 110 V CC / 220 V CC
• Limite de déclenchement magnétique : 7…10 x In CC
• [ics] pouvoir assigné de coupure de service en court-circuit : 7,5 kA 75% 220 V CC, 4,5 kA 75% 250 V CC, 1,5 kA 75% 110 V CC se conformer à EN/CEI 60947-2 / 7,5 kA 75% 220 V CC, 4.5 kA 75% 250 V CC, 15 kA 75% 110 V CC se conformer à GB 14048.2
• [ui] tension assignée d’isolement : 500 V CC se conformer à EN/CEI 60947-2
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ON/OFF
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 2
• Hauteur : 81 mm
• Largeur : 18 mm
• Profondeur : 73 mm
• Masse du produit : 0.128 kg
• Couleur : gris
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 3000 cycle – 250 V CC / 6000 cycle – 250 V CC
• Prévision de verrouillage : Cadenassable
• Mode de raccordement : Bornes type à cage (haut ou bas)
• Couple de serrage : 2.5 N.m haut ou bas
• Protection fuite à la terre : Sans
