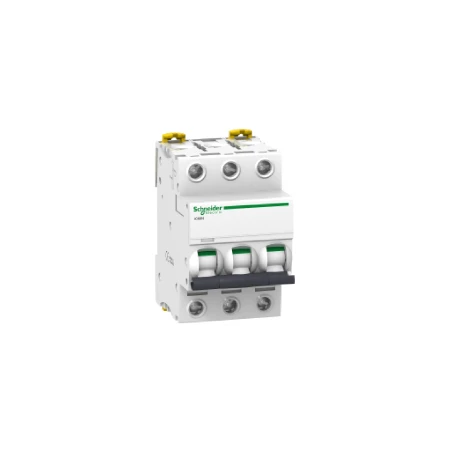

Schneider® Disjoncteur 10A Courbe D – 3P – Acti 9 IC60N

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme : Acti 9
• Type de produit ou de composant : Disjoncteur
• Nom du produit : IC60
• Nom abrégé d’appareil : IC60N
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• In courant assigné d’emploi : 10 A
• Type de réseau : AC / DC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : D
• Pouvoir de coupure : 6 kA Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 6000 A Icn conformément à EN 60898-1 – 400 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 10 kA Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 20 kA Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 20 kA Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 6 kA Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 6000 A Icn conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 36 kA Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 36 kA Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 – 125…180 V DC / 10 kA Icu conformément à IEC 60947-2 – 125…180 V DC
• Catégorie d’emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
• Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• Limite de déclenchement magnétique : 12 x In +/- 20 %
• [ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conformément à EN 60898-1 – 400 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 6000 A 100 % x Icu conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 10 kA 100 % x Icu conformément à IEC 60947-2 – 125…180 V DC / 10 kA 100 % x Icu conformément à EN 60947-2 – 125…180 V DC
• [ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indicateur de déclenchement
• Mode d’installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
• Pas de 9 mm : 6
• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 78.5 mm
• Masse du produit : 0.375 kg
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 10000 cycle
• Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max / Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
• Longueur de dénudage des fils : 14 mm haut ou bas
• Couple de serrage : 2 N.m haut ou bas
• Protection fuite à la terre : Bloc séparé

Référence : SCHA9F75310 (Schneider-Electric)
