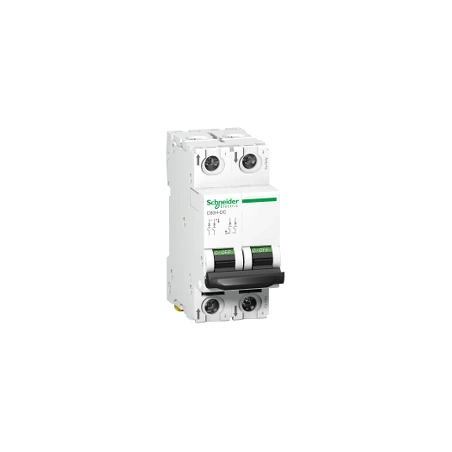

Schneider® Disjoncteur 10A – 2P – Courbe C – C60H-DC

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme de produits : C60
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d’appareil : C60H-DC
• Description des pôles : 2P
• Nombre de pôles protégés : 1
• In courant assigné d’emploi : 10 A à 25 °C
• Type de réseau : DC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : 10 kA Icu conformément à EN 60947-2 – 440 V DC / 10 kA Icu conformément à IEC 60947-2 – 440 V DC / 6 kA Icu conformément à EN 60947-2 – 500 V DC / 6 kA Icu conformément à IEC 60947-2 – 500 V DC / 20 kA Icu conformément à GB 14048.2 – 220 V DC / 20 kA Icu conformément à IEC 60947-2 – 220 V DC / 20 kA Icu conformément à GB 14048.2 – 250 V DC / 20 kA Icu conformément à IEC 60947-2 – 250 V DC
• Catégorie d’emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
• Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2

Caractéristiques complémentaires :

• Fréquence du réseau : –
• [ue] tension assignée d’emploi : 500 V DC
• Limite de déclenchement magnétique : 7…10 x In
• [ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 0,75 x Icu conformément à EN 60947-2 – 220 V DC / 15 kA 0,75 x Icu conformément à IEC 60947-2 – 220 V DC / 15 kA 0,75 x Icu conformément à EN 60947-2 – 250 V DC / 15 kA 0,75 x Icu conformément à IEC 60947-2 – 250 V DC / 4.5 kA 0,75 x Icu conformément à EN 60947-2 – 500 V DC / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 – 500 V DC / 7.5 kA 0,75 x Icu conformément à EN 60947-2 – 440 V DC / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 – 440 V DC
• [ui] tension assignée d’isolement : 500 V DC conformément à IEC 60947-2 / 500 V DC conformément à EN 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Mode d’installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Compatibilité du bloc de distribution du peigne de jeu de barres : Standard haut ou bas
• Pas de 9 mm : 4
• Hauteur : 81 mm
• Largeur : 36 mm
• Profondeur : 73 mm
• Masse du produit : 0.256 kg
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 6000 cycle – 500 V DC / 3000 cycle – 500 V DC
• Prévision de verrouillage : Cadenassable
• Description des verrouillages optionnels : En position O
• Mode de raccordement : Bornes type tunnel, haut ou bas pour 1 souple fil(s) 16 mm² max / Bornes type tunnel, haut ou bas pour 1 rigide fil(s) 25 mm² max
• Couple de serrage : 2.5 N.m haut ou bas circuit de puissance
• Protection fuite à la terre : Sans
• Compatibilité produit : Accessoires C60 / Auxiliaire C60
