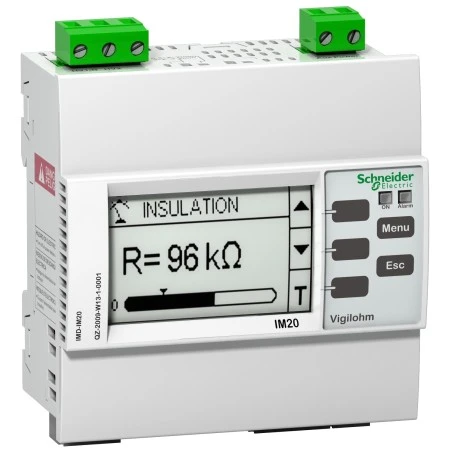

Schneider® Contrôleur Permanent D’isolement – Communiquant Réseau Taille Moyenne

Caractéristiques principales :

• Gamme de produits : Vigilohm
• Nom abrégé d’appareil : IM20
• Type de produit ou de composant : Dispositif de contrôle d’isolement
• Application de l’appareil : Réseau moyen / Photovoltaïque
• Schéma de liaison à la terre : IT
• Langue utilisateur : Chinois / Anglais / Français / Allemand / Italien / Portugais / Russe / Espagnol

Caractéristiques complémentaires :

• Tension du réseau : <= 600 V – AC à 45…440 Hz ( appareil connecté au neutre ) / <= 480 V – AC à 45…440 Hz ( appareil connecté à la phase ) / <= 345 V – DC
• Type de mesure : Résistance isolation du réseau : 0.1 kOhm…10 MOhm / Capacité de fuite à la terre : 0.1…40 µF
• Signalisation locale : Vert voyant lumineux : résistance d’isolement satisfaisante / Blanc voyant lumineux : inférieur au seuil de prévention / Orange voyant lumineux : inférieur au seuil de défaut / Orange flash voyant lumineux : erreur transitoire
• Réglage du seuil : Prévenir : 1 kOhm…1 MOhm / Erreur : 0.5…500 kOhm
• Temporisation : Circuit de signalisation : 0…300 s
• Temps de réponse : <= 5 s
• [us] tension d’alimentation : 110…415 V – AC à 45…440 Hz +/- 15 % / 125…250 V – DC +/- 15 %
• Puissance consommée : 12 VA
• Tension de mesure : 75 V
• Courant de mesure : < 0.4 mA
• Impédance relative : 110 kOhm – AC à 0.1…440 Hz
• Test de fonctionnement : Manuel / Auto-test
• Composition de contacts de signalisation : 1 F/O standard ou sans défaillance
• Tension circuit de signalisation : 250 V – AC à 6 A / 12…24 V – DC à 6 A
• Protocole du port communication : Modbus
• Prise en charge de port de communication : RS485
• Type d’affichage : Affichage numérique
• Mode d’installation : Encastré
• Support de montage : Rail DIN / Panneau
• Borne de raccordement auxiliaire : Bornier à vis amovible : 0.2…2.5 mm²
• Matière : Thermoplastique
• Catégorie de surtension : III
• Masse du produit : 0.25 kg
• Hauteur : 110 mm
• Largeur : 96 mm
• Profondeur : 59 mm
