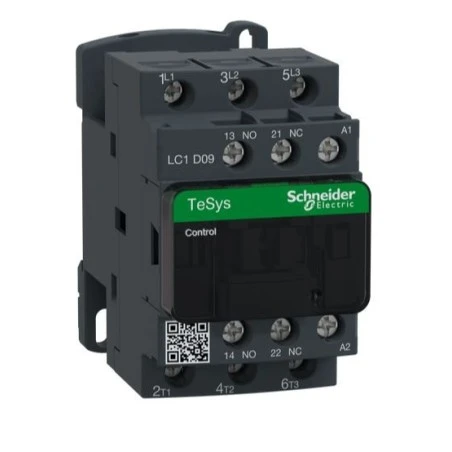

Schneider® Contacteur – 3P – AC-3 440V – 9A – Bobine 48Vca -TeSys – LC1D09E7

Caractéristiques principales :

• Gamme : TeSys, TeSys Deca
• Nom du produit : TeSys D, TeSys Deca
• Type de produit ou d’équipement : Contacteur
• Nom de d’appareil : LC1D
• Application du contacteur : Commande du moteur (AC-3), charge résistive (AC-1)
• Catégorie d’emploi : AC-3, AC-4, AC-1, AC-3e
• Description des pôles : 3P
• Composition des contacts pôle puissance : 3F
• [ue] tension assignée d’emploi : Circuit de puissance <= 690 V AC 25…400 Hz, circuit de puissance <= 300 V DC
• [ie] courant assigné d’emploi : 9 A (< 60 °C) à <= 440 V AC AC-3 pour circuit de puissance, 25 A (< 60 °C) à <= 440 V AC AC-1 pour circuit de puissance, 9A (à < 60°C) à <= 440 V AC AC-1 pour circuit de puissance
• Puissance moteur kw : 2,2 kW à 220…230 V CA 50/60 Hz (AC-3), 4 kW à 380…400 V CA 50/60 Hz (AC-3), 4 kW à 415…440 V CA 50/60 Hz (AC-3), 5,5 kW à 500 V CA 50/60 Hz (AC-3), 5,5 kW à 660…690 V CA 50/60 Hz (AC-3), 2,2 kW à 400 V CA 50/60 Hz (AC-4), 2,2 kW à 220…230 V CA 50/60 Hz (AC-3e), 4 kW à 380…400 V CA 50/60 Hz (AC-3e), 4 kW à 415…440 V CA 50/60 Hz (AC-3e), 5,5 kW à 500 V CA 50/60 Hz (AC-3e), 5,5 kW à 660…690 V CA 50/60 Hz (AC-3e)
• Puissance moteur HP : 1hp à 230/240 V CA 50/60 Hz pour monophasé moteurs, 2hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs, 2hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs, 5hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs, 7.5hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs, 0.33hp à 115 V CA 50/60 Hz pour monophasé moteurs
• Type de circuit de commande : CA à 50/60 Hz
• (Uc) tension circuit de commande : 48 V CA 50/60 Hz
• Contacts auxiliaires : 1″O » + 1″F »

Caractéristiques complémentaires :

• Technologie bobine : Sans module d’antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc 40…70 °C perte de niveau 50/60 Hz, 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz, 0,85…1,1 Uc 40…60 °C opérationnel 60 Hz, 1…1.1 Uc 60…70°C opérationnel CA 50/60 Hz
