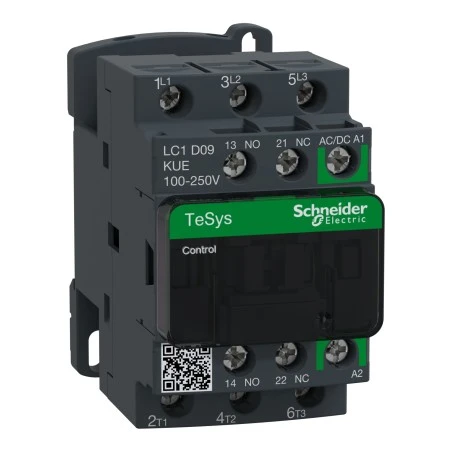

Schneider® Contacteur 3P 3NO – AC3 – 440V 9A – 100 à 250Vca-cc – TeSys D – LC1D09KUE

Caractéristiques principales :

• Gamme : TeSysNom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l’appareil : LC1D
• Application du contacteur : Commande du moteurCharge résistive
• Catégorie d’emploi : AC-1AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d’emploi :
• [ie] courant assigné d’emploi : 25 A (9 A (
• Puissance moteur kw : 4 kW à 380…400 V CA 50/60 Hz2.2 kW à 220…230 V CA 50/60 Hz5.5 kW à 500 V CA 50/60 Hz5.5 kW à 660…690 V CA 50/60 Hz4 kW à 415…440 V CA 50/60 Hz
• Tension circuit de commande : 100…250 V CA 50/60 Hz100…250 V CC
• Type de bobine : CA/CC électronique
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 25 A à 10 A à 10 A à
• Pouvoir nominal d’enclenchement irms : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
• Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
• [icw] courant assigné de courte durée admissible : 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
• Calibre du fusible à associer : 20 A gG à 25 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
• Impédance moyenne : 2,5 mOhm à 50 Hz – Ith 25 A pour circuit de puissance
• [ui] tension assignée d’isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
• Durée de vie électrique : 2.4 Mcycles 9 A AC-3 à Ue 650000 cycles 25 A AC-1 à Ue 83000 cycles AC-4 à Ue
• Puissance dissipée par pôle : 0.2 W AC-31.56 W AC-1
• Couvercle de protection : Avec
• Support de montage : PlatineRail
• Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
• Certifications du produit : ULCSACCCEACKC
• Temps de fonctionnement : De 45 à 55 ms fermeture20…90 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 15000000 cycle
• Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

• Technologie bobine : Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C
• Consommation moyenne à l’appel en va : 25 VA à 20 °C 50/60 Hz
• Consommation moyenne à l’appel en w : 18 W à 20 °C
• Consommation moyenne au maintien en va : 1.6 VA à 20 °C 50/60 Hz
• Consommation moyenne au maintien en w : 1.1 W à 20 °C
• Dissipation thermique : 1,1 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 « O ») se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d’isolement : > 10 M? pour circuit de signalisation
