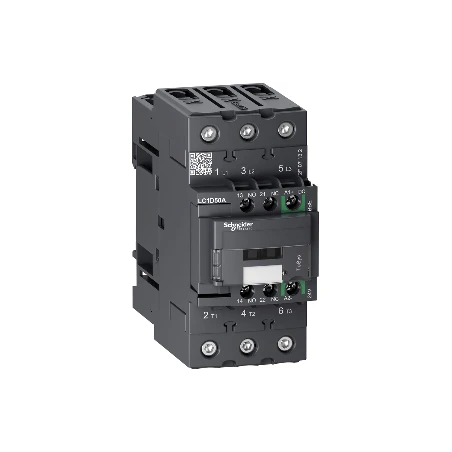

Schneider® Contacteur – 3P(3NO) – AC3 – 440V 50A – 24Vcc – Everlink – TeSys LC1D50ABBE

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur
Nom abrégé de l’appareil : LC1D
Application du contacteur : Commande du moteurCharge résistive
Catégorie d’emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d’emploi :
[ie] courant assigné d’emploi : 50 A (80 A (80 A (
Puissance moteur kw : 15 kW à 220…230 V CA 50/60 Hz22 kW à 380…400 V CA 50/60 Hz25 kW à 415 V CA 50/60 Hz30 kW à 440 V CA 50/60 Hz30 kW à 500 V CA 50/60 Hz33 kW à 660…690 V CA 50/60 Hz
Tension circuit de commande : 24 V CC
Type de bobine : Faible consommation c.c.
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 80 A à 80 A à 10 A à
Pouvoir nominal d’enclenchement irms : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947900 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation400 A 810 A 84 A 208 A
Calibre du fusible à associer : 100 A gG à 100 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm à 50 Hz – Ith 80 A pour circuit de puissance
[ui] tension assignée d’isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
Durée de vie électrique : 1.4 Mcycles 50 A AC-3 à Ue 700000 cycle 80 A AC-1 à Ue 38000 cycles AC-4 à Ue
Puissance dissipée par pôle : 3.7 W AC-39.6 W AC-19.6 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : ULCSACCCEACKC
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² – rigidité du câble: souple – avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² – rigidité du câble: souple – sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² – rigidité du câble: souple – avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² – rigidité du câble: rigide – sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – rigidité du câble: souple – sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – rigidité du câble: souple – avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – rigidité du câble: rigide – sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
Couple de serrage : Télécommande : 1.7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m – sur connecteurs à vis BTR EverLink – câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m – sur connecteurs à vis BTR EverLink – câble 1…25 mm² hexagonal 4 mm
Temps de fonctionnement : De 55 à 65 ms fermeture20…120 ms ouverture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 6000000 cycle
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : De 0,8 à 1,2 Uc opérationnel à 60 °C
Consommation moyenne à l’appel en w : 11 W à 20 °C
Consommation moyenne au maintien en w : 0,5 W à 20 °C
Dissipation thermique : 0.5 W
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 « O ») se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d’isolement : > 10 M? pour circuit de signalisation
