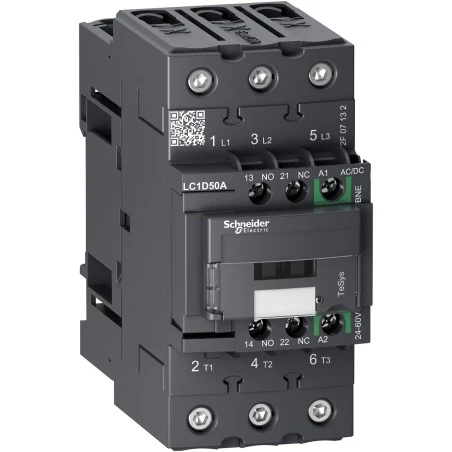

Schneider® Contacteur 3P (3NO) – AC3 – 440V 50A – 24 à 60Vca-cc – Everlink – TeSys LC1D50ABNE

Caractéristiques principales :

• Gamme : TeSys
• Nom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l’appareil : LC1D
• Application du contacteur : Commande du moteur. Charge résistive
• Catégorie d’emploi : AC-1AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d’emploi :  Circuit de puissance: <= 690 V CA 25…400 Hz
• [ie] courant assigné d’emploi : 80 A (à <60 °C) à <= 440 V AC-1 pour circuit de puissance. 50 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance
• Puissance moteur kw : 15 kW à 220…230 V CA 50/60 Hz. 22 kW à 380…400 V CA 50/60 Hz. 25 kW à 415 V CA 50/60 Hz. 30 kW à 440 V CA 50/60 Hz. 30 kW à 500 V CA 50/60 Hz. 33 kW à 660…690 V CA 50/60 Hz
• Tension circuit de commande : 24…60 V CC. 24…60 V CA 50/60 Hz
• Type de bobine : CA/CC électronique
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 80 A à <60 °C pour circuit de puissance. 10 A à <60 °C pour circuit de signalisation
• Pouvoir nominal d’enclenchement Irms : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947. 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1. 250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
• [icw] courant assigné de courte durée admissible :100 A – 1 s pour circuit de signalisation. 120 A – 500 ms pour circuit de signalisation. 140 A – 100 ms pour circuit de signalisation. 84 A à <40 °C – 10 min pour circuit de puissance. 208 A à <40 °C – 1 min pour circuit de puissance. 400 A à <40 °C – 10 s pour circuit de puissance. 810 A à <40 °C – 1 s pour circuit de puissance
• Calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1. 100 A gG à <= 690 V coordination type 1 pour circuit de puissance. 100 A gG à <= 690 V coordination type 2 pour circuit de puissance
• Impédance moyenne : 1,5 mOhm à 50 Hz – Ith 80 A pour circuit de puissance
• [ui] tension assignée d’isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1. Circuit de signalisation: 690 V se conformer à IEC 60947-1
• Durée de vie électrique : 1,8 Mcycles 42 A AC-3 à Ue <= 440 V. 0,5 Mcycles 80 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle : 9,6 W AC-1. 3,7 W AC-3
• Couvercle de protection : Avec
• Support de montage : Platine. Rail
• Normes : EN/IEC 60947-5-1. EN/IEC 60947-4-1. UL 60947-4-1. CSA C22.2 No 60947-4-1
• Certifications du produit : CCC. CSA. EAC. UL. KC. DNV-GL. LROS (Lloyds register of shipping)
• Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² souple sans embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² souple avec embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² rigide. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm² rigide. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple sans embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple avec embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² rigide. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple sans embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple avec embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² rigide
• Couple de serrage : Télécommande : Télécommande: 1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm. Télécommande: 1,7 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2. Circuit de puissance: 8 N.m – sur connecteurs à vis BTR EverLink – câble 25…35 mm² hexagonal 4 mm. Circuit de puissance: 5 N.m – sur connecteurs à vis BTR EverLink – câble 1…25 mm² hexagonal 4 mm
• Temps de fonctionnement : De 55 à 65 ms fermeture. 20…120 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 6000000 cycles
• Vitesse de commande : 3600 cyc/h à <60 °C

Caractéristiques complémentaires :

• Technologie bobine : Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C
• Consommation moyenne à l’appel en va : 15 VA à 20 °C 50/60 Hz
• Consommation moyenne à l’appel en w : 16 W à 20 °C
• Consommation moyenne au maintien en va : 1 VA à 20 °C 50/60 Hz
• Consommation moyenne au maintien en w : 0,7 W à 20 °C
• Dissipation thermique : 0.7 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1. Type contact miroir (1 « O ») se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d’isolement : > 10 MΩ  pour circuit de signalisation
