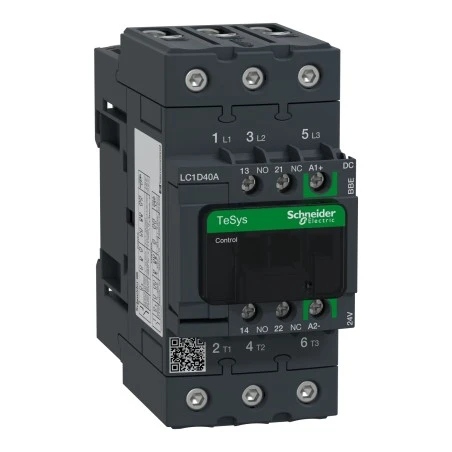

Schneider® Contacteur – 3P(3NO) – AC3 – 440V 40A – 24Vcc – Everlink – TeSys LC1D40ABBE

Caractéristiques principales :

• Gamme : TeSys
• Nom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l’appareil : LC1D
• Application du contacteur : Commande du moteur | Charge résistive
• Catégorie d’emploi : AC-1 | AC-3 | AC-3e
• Description des pôles : 3P
• Composition des pôles : 3F
• [Ie] courant assigné d’emploi : 40A ( 60A (
• Tension circuit de commande : 24V CC
• Type de bobine : Faible consommation c.c.
• Composition contact auxiliaire : 1F+1O
• [uimp] Tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] Courant thermique conventionnel : 60A à 60A à 10A
• Pouvoir assigné de coupure : 800A à 440V pour circuit de puissance se conformer à IEC 60947
• [icw] Courant assigné de courte durée admissible : 100A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation 320 A 720 A 72 A 72 A 165 A
• Calibre du fusible à associer : 80 A gG à <= 690 V coordination type 1 pour circuit de puissance | 80 A gG à <= 690 V coordination type 2 pour circuit de puissance | 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
• Impédance moyenne : 1,5 mOhm – Ith 60 A 50 Hz pour circuit de puissance
• [ui] Tension assignée d’isolement : circuit de puissance: 690 V se conformer à CEI 60947-4-1 | circuit de signalisation: 690 V se conformer à CEI 60947-1
• Couvercle de protection : Avec
• Support de montage : PlatineRail
• Degré de pollution : 3
• Durée de vie mécanique : 6000000 cycle
• Vitesse de commande : 3600 cyc/h à <60°
