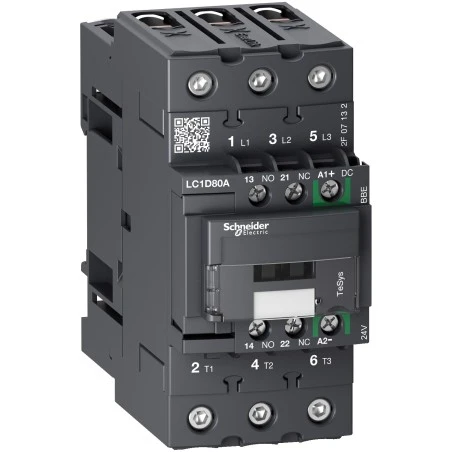

Schneider® Contacteur 3P (3 NO) – AC3 – 440V 80A – 24Vcc – Everlink- TeSys LC1D80ABBE

Caractéristiques générales :

• Gamme : TeSys
• Nom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l’appareil : LC1D
• Application du contacteur : Commande moteur (AC-3). Charge résistive (AC-1)
• Catégorie d’emploi : AC-1. AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d’emploi : Circuit de puissance: <= 690 V CA 25…400 Hz
• [ie] courant assigné d’emploi : 80 A (à <60 °C) à <= 440 V AC-1 pour circuit de puissance. 66 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance
• Puissance moteur kw : 22 kW à 220…230 V CA 50 Hz (AC-3). 37 kW à 380…400 V CA 50 Hz (AC-3). 37 kW à 415 V CA 50 Hz (AC-3). 37 kW à 440 V CA 50 Hz (AC-3). 37 kW à 500 V CA 50 Hz (AC-3). 37 kW à 660…690 V CA 50 Hz (AC-3)
• Tension circuit de commande : 24 V CC
• Type de bobine : Faible consommation c.c.
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 80 A à <60 °C pour circuit de puissance. 10 A à <60 °C pour circuit de signalisation
• Pouvoir nominal d’enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1. 250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1. 1000 A à 440 V CA pour circuit de puissance se conformer à IEC 60947
• Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
• [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation. 120 A 500 ms circuit de signalisation. 140 A 100 ms circuit de signalisation. 520 A 900 A 110 A 260 A
• Calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance. 125 A gG à <= 690 V coordination type 2 pour circuit de puissance. 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
• Impédance moyenne : 1,5 mOhm à 50 Hz – Ith 80 A pour circuit de puissance
• [ui] tension assignée d’isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1. Circuit de signalisation: 690 V se conformer à IEC 60947-1
• Durée de vie électrique : 700000 cycles 80 A AC-1 at Ue = 18041)750000 cycles 66 A AC-3 at Ue = 18041)
• Puissance dissipée par pôle : 9,6 W AC-1. 9,6 W AC-3
• Couvercle de protection : Avec
• Support de montage : Platine. Rail
• Normes : EN/IEC 60947-5-1. EN/IEC 60947-4-1. UL 60947-4-1. CSA C22.2 No 60947-4-1
• Certifications du produit : CCC. CSA. EAC. UL. KC. DNV-GL. LROS (Lloyds register of shipping)
• Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² souple sans embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm² souple sans embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² souple avec embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm² rigide. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm² rigide. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple sans embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple avec embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² rigide. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple sans embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple avec embout de câble. Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm²rigide
• Couple de serrage : Télécommande: 1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm. Télécommande: 1,7 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2. Circuit de puissance: 8 N.m – sur connecteurs à vis BTR EverLink – câble 25…35 mm² hexagonal 4 mm. Circuit de puissance: 5 N.m – sur connecteurs à vis BTR EverLink – câble 1…25 mm² hexagonal 4 mm
• Temps de fonctionnement : De 55 à 65 ms fermeture. 20…80 ms ouverture (date code >= 18041)
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1. B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 6 Mcycles (date code >= 18041)
• Vitesse de commande :  3600 cyc/h à <60 °C

Caractéristiques complémentaires :

• Technologie bobine : Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande : De 0,8 à 1,2 Uc opérationnel à 60 °C
• Consommation moyenne à l’appel en w : 11 W à 20 °C
• Consommation moyenne au maintien en w : 0,5 W à 20 °C
• Dissipation thermique : 0,5 W
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 « O ») se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d’isolement : > 10 M? pour circuit de signalisation
