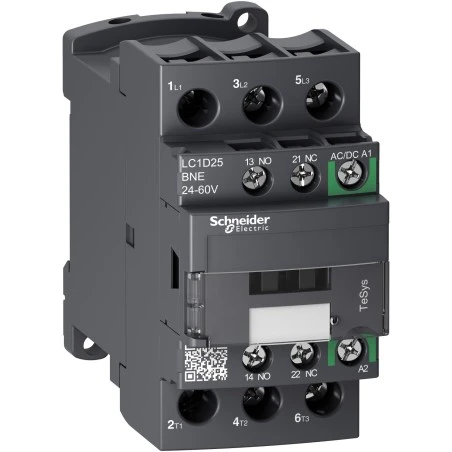

Schneider® Contacteur – 3P(3 NO) – AC3 – 440V 25A – 24 à 60Vca-cc – TeSys LC1D25BNE

Caractéristiques principales :

• Gamme : TeSys
• Nom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l’appareil : LC1D
• Application du contacteur : Commande du moteur. Charge résistive
• Catégorie d’emploi : AC-1AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d’emploi :  Circuit de puissance: <= 690 V CA 25…400 Hz
• [ie] courant assigné d’emploi : 25 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance. 40 A (à <60 °C) à <= 440 V AC-1 pour circuit de puissance
• Puissance moteur kw : 5,5 kW à 220…230 V CA 50 Hz (AC-3). 11 kW à 380…400 V CA 50 Hz (AC-3). 11 kW à 415 V CA 50 Hz (AC-3). 11 kW à 440 V CA 50 Hz (AC-3). 15 kW à 500 V CA 50 Hz (AC-3). 15 kW à 660…690 V CA 50 Hz (AC-3)
• Tension circuit de commande : 24…60 V CC. 24…60 V CA 50/60 Hz
• Type de bobine : CA/CC électronique
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation. 40 A à <60 °C pour circuit de puissance
• Pouvoir nominal d’enclenchement irms :140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1. 250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1. 450 A à 440 V pour circuit de puissance se conformer à IEC 60947
• Pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à IEC 60947
• [icw] courant assigné de courte durée admissible : 100 A – 1 s pour circuit de signalisation. 120 A – 500 ms pour circuit de signalisation. 140 A – 100 ms pour circuit de signalisation. 50 A à <40 °C – 10 min pour circuit de puissance. 120 A à <40 °C – 1 min pour circuit de puissance. 240 A à <40 °C – 10 s pour circuit de puissance. 380 A à <40 °C – 1 s pour circuit de puissance
• Calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1. 63 A gG à <= 690 V coordination type 1 pour circuit de puissance. 40 A gG à <= 690 V coordination type 2 pour circuit de puissance
• Impédance moyenne : 2 mOhm à 50 Hz – Ith 40 A pour circuit de puissance
• [ui] tension assignée d’isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1. 690 V pour circuit de signalisation se conformer à IEC 60947-1
• Durée de vie électrique : 2 Mcycles 9 A AC-3 à Ue 650000 cycles 25 A AC-1 à Ue 23000 cycles AC-4 à Ue
• Puissance dissipée par pôle : 3.2 W AC-11.25 W AC-3
• Couvercle de protection : Avec
• Support de montage : Platine. Rail
• Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
• Certifications du produit : CCC. CSA. EAC. UL. KC. DNV. GL. LROS (Lloyds register of shipping)
• Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec embout de câble. Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec embout de câble. Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²rigide. Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²rigide. Circuit de puissance: borniers à vis-étrier 1 câble(s) 2,5…10 mm²souple sans embout de câble. Circuit de puissance: borniers à vis-étrier 2 câble(s) 2,5…10 mm²souple sans embout de câble. Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…10 mm²souple avec embout de câble. Circuit de puissance: borniers à vis-étrier 2 câble(s) 1,5…6 mm²souple avec embout de câble. Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm²rigide. Circuit de puissance: borniers à vis-étrier 2 câble(s) 2,5…10 mm²rigide
• Couple de serrage : Télécommande : 1.7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm. Télécommande : 1.7 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2. Circuit de puissance : 2.5 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm. Circuit de puissance : 2.5 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
• Temps de fonctionnement : De 45 à 55 ms fermeture. 20…90 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 15000000 cycle
• Vitesse de commande : 3600 cyc/h à <60 °C

Caractéristiques complémentaires :

• Technologie bobine : Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C, CADe 0,8 à 1,2 Uc opérationnel à 60 °C, CC
• Consommation moyenne à l’appel en va : 15 VA à 20 °C 50/60 Hz
• Consommation moyenne à l’appel en w : 14 W à 20 °C
• Consommation moyenne au maintien en va : 0.9 VA à 20 °C 50/60 Hz
• Consommation moyenne au maintien en w : 0.6 W à 20 °C
• Dissipation thermique : 0.6 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1. Type contact miroir (1 « O ») se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d’isolement : > 10 MΩ pour circuit de signalisation
