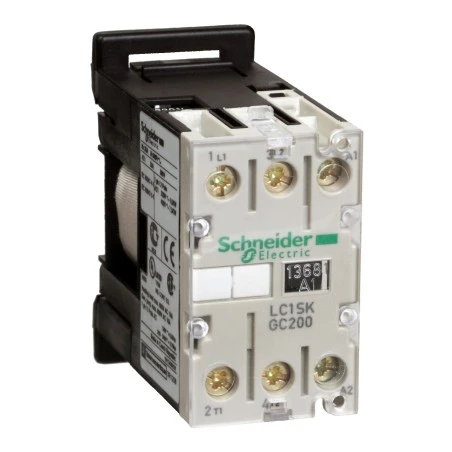

Schneider® Contacteur – 2P – AC-3 400V 5A – Bobine 230Vca – TeSys LC1SKGC200P7

Caractéristiques principales :

• Gamme : TeSys
• Nom du produit : TeSys SK
• Type de produit ou de composant : Mini contacteur
• Nom abrégé d’appareil : LC1SKGC
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d’emploi : AC-1 / AC-3
• Description des pôles : 2P
• Composition des pôles : 2F
• [ue] tension assignée d’emploi : 690 V AC 50/60 Hz pour circuit de puissance
• [ie] courant assigné d’emploi : 5 A à <= 400 V AC AC-3 / 20 A (<= 50 °C) AC AC-1
• Control circuit type : C.a. 50/60 Hz
• Tension circuit de commande : 230 V AC 50/60 Hz
• [ith] courant thermique conventionnel : 20 A à <= 55 °C pour circuit de puissance
• Pouvoir nominal d’enclenchement irms : 50 A AC conformément à NF C 63-110 / 50 A AC conformément à IEC 60947
• Pouvoir assigné de coupure : 40 A à <= 400 V conformément à NF C 63-110 / 40 A à <= 400 V conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 40 A <= 55 °C circuit de puissance
• Calibre du fusible à associer : 20 A gI à <= 440 V pour circuit de puissance
• Impédance moyenne : 4 mOhm à 50 Hz – Ith 20 A pour circuit de puissance
• [ui] tension assignée d’isolement : 690 V pour circuit de puissance conformément à BS 5424 / 690 V pour circuit de puissance conformément à IEC 60947 / 690 V pour circuit de puissance conformément à UL 508 / 690 V pour circuit de puissance conformément à VDE 0110 gr C / 690 V pour circuit de puissance conformément à CSA C22.2 No 14
• Support de montage : Rail
• Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
• Certifications du produit : CSA / UL
• Mode de raccordement : Connecteur 1 câble(s) 1.5…6 mm² – rigidité du câble: rigide / Connecteur 2 câble(s) 1.5…4 mm² – rigidité du câble: rigide / Connecteur 1 câble(s) 0.5…6 mm² – rigidité du câble: souple – sans extrémité de câble / Connecteur 2 câble(s) 0.35…2.5 mm² – rigidité du câble: souple – sans extrémité de câble / Connecteur 1 câble(s) 0.35…6 mm² – rigidité du câble: souple – avec extrémité de câble / Connecteur 2 câble(s) 0.35…1.5 mm² – rigidité du câble: souple – avec extrémité de câble
• Couple de serrage : Circuit de puissance : 0.8 N.m – sur connecteur – avec tournevis pozidriv N°1
• Temps de fonctionnement : 6…8 ms désexcitation bobine + ouverture  »F » / 7…14 ms excitation bobine + fermeture  »F »
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande : 1200 cyc/h

Caractéristiques complémentaires :

• Plage de tension du circuit de commande : 0,85…1,1 Uc à <= 55 °C opérationnel 50/60 Hz / 0,2 à 0,75 Uc à <= 55 °C perte de niveau 50/60 Hz
• Consommation moyenne à l’appel en va : 16 VA à 20 °C 50/60 Hz
• Consommation moyenne au maintien en va : 4.2 VA à 20 °C 50/60 Hz
• Dissipation thermique : 1.4 W à 50/60 Hz
