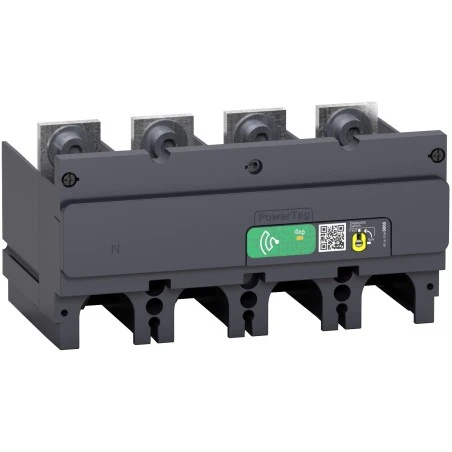

Schneider® Capteur De Mesure Radio-fréquence Pour NSX400 à 630 – 3P+N – 250 à 630A

• Gamme de produit : PowerLogic
• Nom du produit : PowerTag M630
• Type de produit ou équipement : Capteur énergie
• Pôles : 3P + N
• [Imax] : 630 A
• [Ib] courant de base : 100 A
• Courant en entrée : 400 mA
• courant de saturation : 1260 A
• Application spécifique du produit : Gestion de l’énergie / Alarme sur surcharge / Facteur de puissance / Surveillance de charge / Surveillance du circuit
• Accessoires associés : Acti9 Smartlink SI B / Acti9 Smartlink SI D / Acti9 PowerTag Link C / Acti9 PowerTag Link / Acti9 PowerTag Link HD / Harmony Hub / Module Wiser IP
• compatibilité de gamme : Compact NSX Compact NSX400 à 630 / Compact INS Compact INS320…630 / Compact INV Compact INV320…630 / Compact NS Compact NS400/630
• Type de mesure : Énergie active et réactive / Puissance active et réactive / Puissance apparente / Courant / Tension / Facteur de puissance
• Classe de précision : Classe 1 énergie active se conformer à CEI 61557-12 / Classe 2 énergie réactive se conformer à CEI 61557-12 / Classe 1 puissance active se conformer à CEI 61557-12 / Classe 2 puissance réactive se conformer à CEI 61557-12 / Classe 2 puissance apparente se conformer à CEI 61557-12 / Classe 1 courant se conformer à CEI 61557-12 / Classe 0,5 tension se conformer à CEI 61557-12 / Classe 1 facteur de puissance se conformer à CEI 61557-12
• type de comptage : Facteur de puissance 0…1: classe 1 à 25 °C se conformer à CEI 61557-12
• Énergie active Ep ENTREE/SORTIE/tot 0…281 x 10exp(9) kWh: classe 1 à 25 °C se conformer à CEI 61557-12 / Énergie réactive Ep ENTREE/SORTIE/tot 0…281 x 10exp(9) kVARh: classe 2 à 25 °C se conformer à CEI 61557-12 / Tension U12, U23, U31 320…480 V: classe 0,5 à 25 °C se conformer à CEI 61557-12 / Tension V1N, V2N, V3N 184…276 V: classe 0,5 à 25 °C se conformer à CEI 61557-12 / Courant I1, I2, I3, Iavg 20…630 A: classe 1 à 25 °C se conformer à CEI 61557-12 / Puissance active S, S1, S2, S6 221 VA…1048 kVA: classe 2 à 25 °C se conformer à CEI 61557-12 / Puissance active P, P1, P2, P6 221 W…1048 kW: classe 1 à 25 °C se conformer à CEI 61557-12 / Puissance réactive Q, Q1, Q2, Q6 221 VAR…1048 kVAR: classe 2 à 25 °C se conformer à CEI 61557-12 / Fréquence 45…65 Hz
• Emplacement de montage : Bas
• Support de montage : Sur disjoncteur
• « pas » de raccordement : 45 mm
• Destination du produit : Tableau électrique
• Gestion d’événements : Perte de tension avec courant mesuré à la perte de tension
• Support de transmission : Radiofréquence 2,4…2,4835 GHz se conformer à IEEE 802.15.4 (11…26) temps de transmission < 5 ms
• Puissance d’émission maximale : 10 mW

Caractéristiques complémentaires :

• courant permanent maximal [Imp] : 1,2 x In
• mode d’installation : Boulonné
• couple de serrage : 50 N.m
• Tension d’alimentation : 230 V CA, +/- 20 %, entre phase et neutre / 400 V CA, +/- 20 %, entre phases
• Fréquence du réseau : 50 Hz / 60 Hz
• Consommation d’énergie maxi. : 3,7 VA
• Normes : CEI 61557-12 / CEI 61010
• Hauteur : 91 mm
• Largeur : 185 mm
• Profondeur : 110 mm
• Poids du produit : 1000 g
• Couleur : Gris foncé (RAL 7016)
